在電子裝配與電氣連接領域，螺釘式接線端子以其簡單、可靠的連接方式，成為眾多工程師和技術人員信賴的選擇。無論是自動化生產線還是手動裝配作業，正確掌握螺釘式接線端子的焊接技巧，對于確保電路的穩定運行和設備的安全性能至關重要。本文將詳細介紹螺釘式接線端子的焊接步驟與注意事項，幫助讀者高效完成連接任務，提供穩固的電氣連接保障。

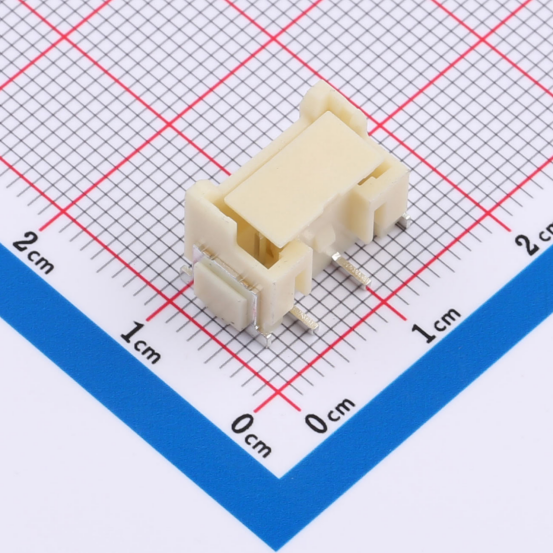

Kinghelm金航標KH-A2508-04AB產品圖

一、螺釘式接線端子焊接前準備

選擇合適的端子：根據電流負載、導線規格及應用環境，選用合適的螺釘式接線端子。確保端子材質（如銅、鍍錫銅等）與導線兼容，避免電化學腐蝕。

準備焊接工具：包括電烙鐵、焊錫絲、助焊劑、剝線鉗、螺絲刀等基本工具。確保電烙鐵預熱至適宜溫度，焊錫絲質量良好，助焊劑適量使用以減少氧化。

導線預處理：使用剝線鉗準確剝?nèi)?dǎo)線絕緣層，露出適當長度的銅芯。確保銅芯表面光滑無氧化，必要時可用砂紙輕輕打磨。

二、螺釘式接線端子焊接步驟

將導線[敏感詞]端子：將預處理好的導線銅芯對準螺釘式接線端子的插孔，輕輕推入直至到位。確保導線不會松動，為后續的緊固操作做準備。

初步緊固螺釘：使用螺絲刀輕輕旋緊接線端子上的螺釘，使導線銅芯與端子內部金屬部分初步接觸。注意不要過度擰緊，以免損壞導線或端子。

施加焊錫：在螺釘與導線接觸處均勻涂上少量助焊劑，然后用電烙鐵加熱該區域，同時輕輕觸碰焊錫絲，使焊錫熔化并均勻覆蓋在接觸面上。注意控制加熱時間，避免過熱導致端子變形或?qū)Ь€(xiàn)絕緣層熔化。

完全緊固螺釘：待焊錫冷卻固化后，使用螺絲刀完全旋緊螺釘，確保導線與端子之間形成牢固的機械連接和電氣接觸。此時，焊錫層將進一步增強連接的可靠性。

三、焊接后的檢查與維護

視覺檢查：焊接完成后，仔細檢查每個連接點，確保焊錫均勻覆蓋，無氣泡、裂紋或未熔合現象。同時，確認螺釘緊固適當，無松動跡象。

功能測試：在通電前，使用萬用表等工具測試連接點的電阻值，確保電氣通路正常。通電后，觀察設備運行情況，確認無異常發熱或短路現象。

定期維護：定期檢查螺釘式接線端子的緊固狀態和焊錫連接情況，必要時重新緊固螺釘或補焊，以保持連接的長期穩定性。

四、注意事項

安全第一：在進行焊接作業時，務必佩戴防護眼鏡、手套等個人防護裝備，防止?fàn)C傷或觸電。

選擇合適的焊錫：根據應用環境選擇合適的焊錫合金，如含鉛或無鉛焊錫，確保焊接質量和環保要求。

控制焊接溫度：過高的焊接溫度可能導致端子變形、導線絕緣層損壞或焊錫質量下降，應嚴格控制電烙鐵的溫度。

綜上所述，螺釘式接線端子的正確焊接不僅關乎電路的穩定性和安全性，也是電子設備可靠運行的基礎。通過遵循上述步驟與注意事項，工程師和技術人員能夠高效完成連接任務，為電子設備的優質性能提供堅實保障。
