了解連接器：推挽式連接器

推挽式連接器是圓形連接器，其彈簧作用圓柱形套管圍繞或內部是一體式連接器外殼，在配接過程中自鎖存。通過擠壓和拉動、旋轉和拉動或其他特定的解鎖操作來釋放連接，以防止意外斷開連接。推挽式圓形連接器有多種尺寸、電壓和引腳數，以及同軸、三軸、流體和氣動配置。

推挽式圓形連接器是由工程師和LEMO Connectors 創始人Léon Mouttet在參加 1954年在米蘭舉行的電子展覽會后發明的。在展會上，他調查了標準的圓形連接器選擇（主要是螺紋或卡口鎖定圓形連接器），并注意到一個問題：這些連接器類型需要時間和兩只手來配合。Mouttet開發了一種快速鎖定的替代解決方案，靈感來自汽車打火機中使用的彈簧動作。他的新圓形連接器設計最終成為推挽式LEMO B系列連接器。

從那時起，許多連接器公司推出了專有的推挽式圓形連接器，這些連接器具有獨特的性能，可服務于特定的市場和應用。

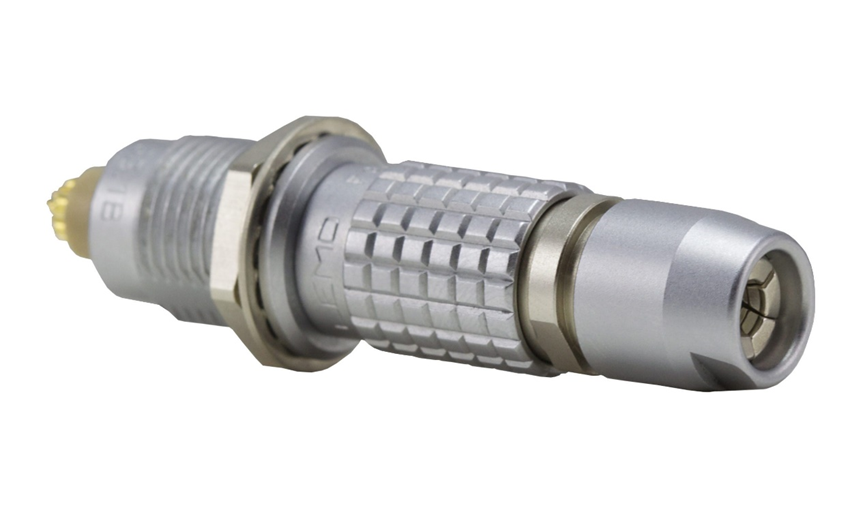

LEMO的B系列推挽式連接器

當一位外科醫生告訴LEMO的退休銷售總監Walter Straessle時，“如果您的連接器斷開并且我們手術失敗，那將是您的錯！Straessle回答說：“沒問題，它不會斷開連接。

操作優勢

符合人體工程學的操作是這種圓形連接器類型的標志。推拉鎖定機制允許用戶僅用一只手輕松配接或斷開設備，即使在盲配接情況下也是如此。聽覺或觸覺的“咔嗒”聲向用戶保證連接是完整和安全的;無需仔細檢查或目視確認。這使各種技能水平的用戶能夠快速可靠地連接設備。鍵控、顏色編碼和LED選項增強了這種保證。

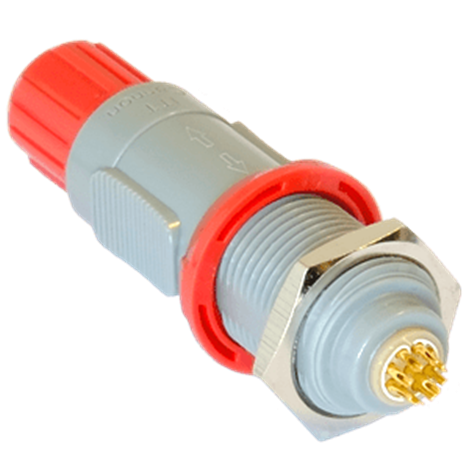

ITT Cannon 的 PL 系列塑料推挽圓形連接器通過拉動外殼上的釋放套筒來斷開

設計說明

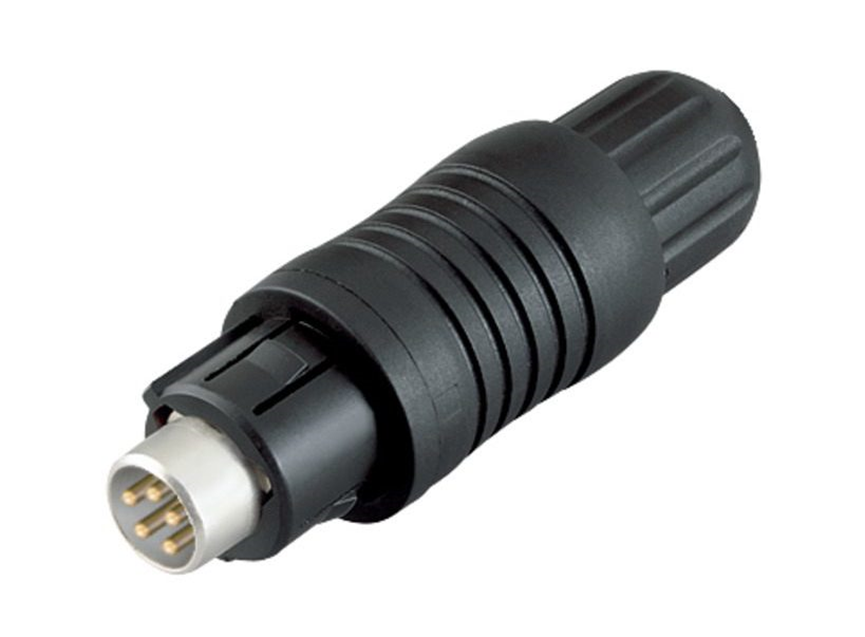

Binder的超小型推挽式連接器適用于工業應用

市場、行業和應用

醫療（便攜式、手持式、診斷設備）、工業（自動化控制、機器人）、測試與測量（分析儀、測試設備）、A/V（事件布線、廣播設備）、通信（天線、雷達、無線電設備）、汽車（診斷和生產設備）、軍用/航空（士兵穿戴設備、便攜式設備）、運輸（鐵路信號、監控和控制系統）

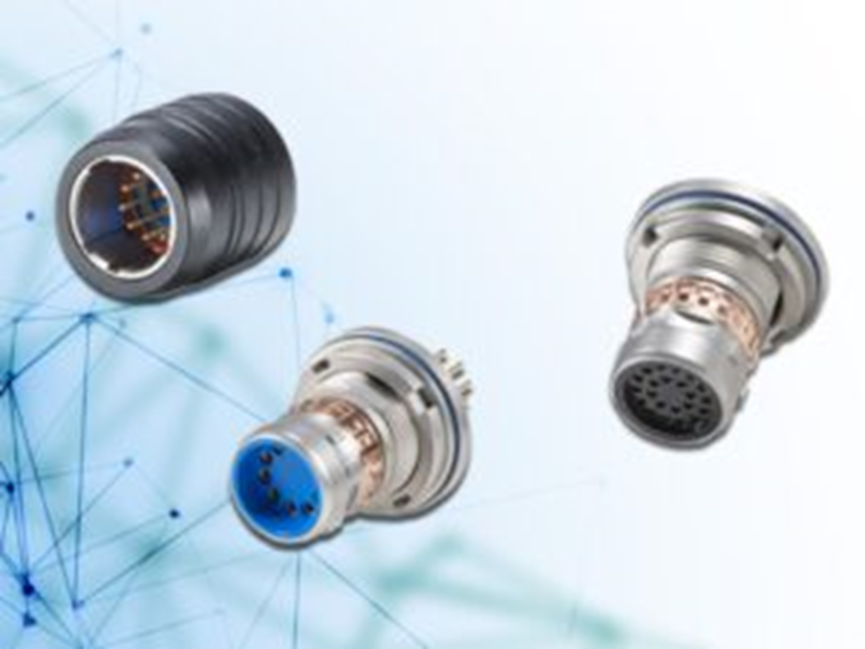

Bernier 的 CMA 系列專為在惡劣環境中使用而設計。這些連接器服務于無線電設備、士兵系統和戰術設備。

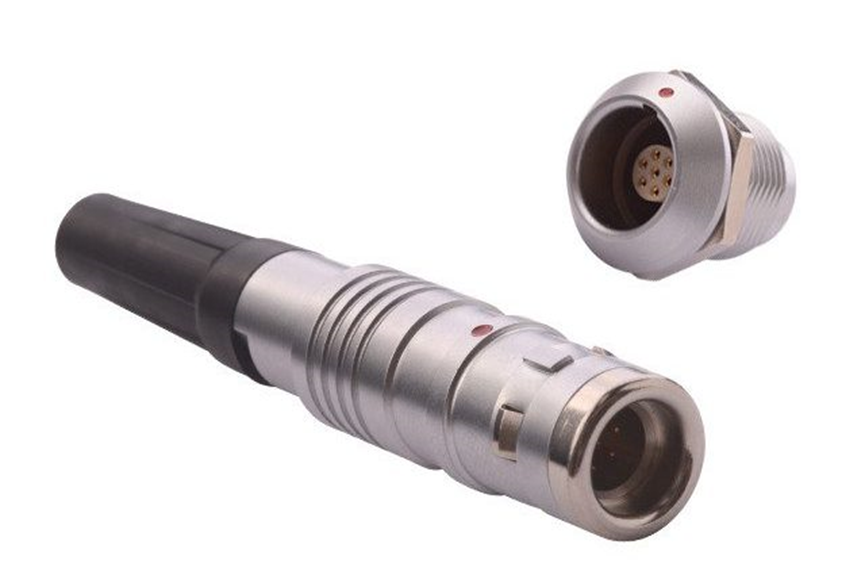

NorComp 的 QUIK-LOQ 加固防水推挽式圓形連接器提供一次性選項。
