1.天線工作原理

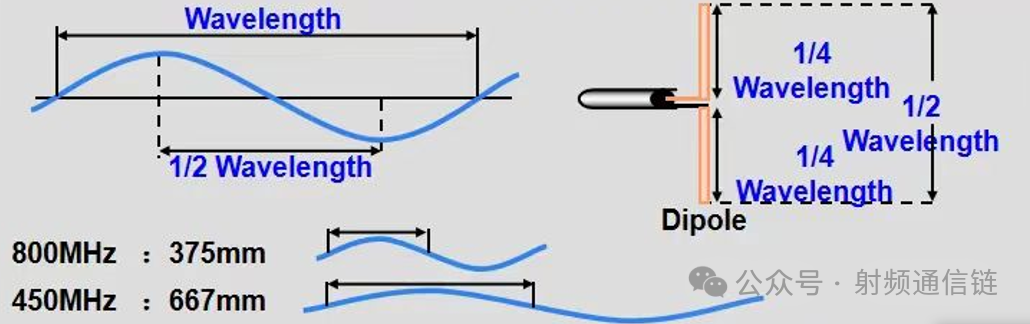

當導線載有交變電流，且導線長度增大到與波長相比擬時，能形成較強的電磁波輻射，這樣的直導線稱為振子。兩臂長度相等，每臂長為四分之一波長、全長為二分之一波長的振子是半波對稱振子，它是經典且應用廣泛的天線，可單獨使用或作為饋源，也能組成天線陣。

2.天線電性能參數

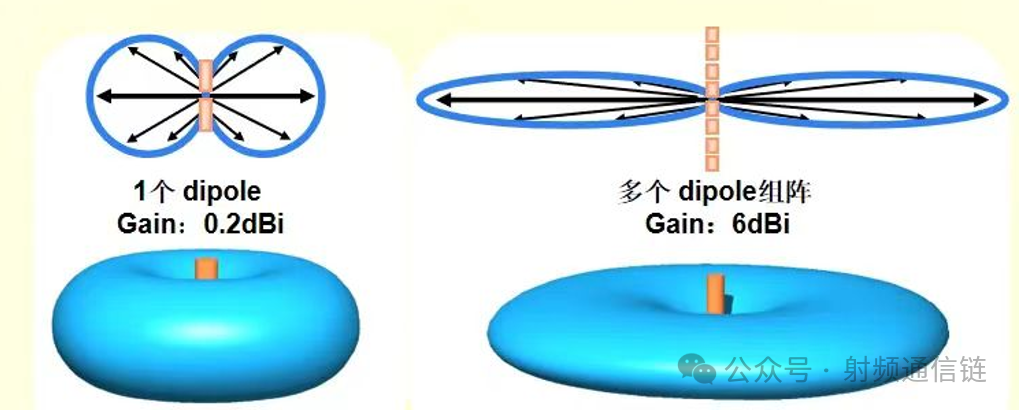

方向圖：用于描述天線在空間各個方向上發射或接收電磁波的能力，一個單一的半波對稱振子具有平放的 “面包圈” 形立體方向圖，可切割成 E 面和 H 面方向圖。通過多個對稱振子組陣或利用反射板，能控制輻射方向，增強方向性。

工作頻段：天線工作頻段必須與所設計系統的頻段相對應，從降低帶外干擾信號角度，帶寬剛好滿足頻帶要求即可。

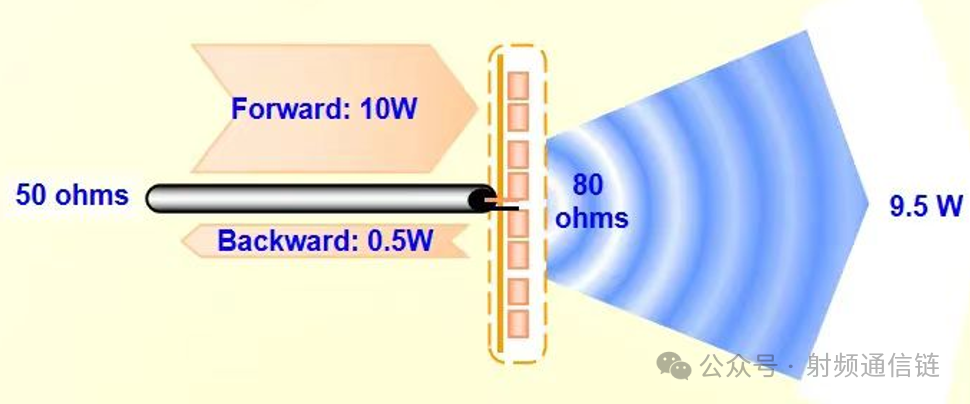

輸入阻抗：天線輸入阻抗是饋電端輸入電壓與輸入電流的比值，最佳情況是輸入阻抗為純電阻且等于饋線特性阻抗，此時無功率反射和駐波。匹配優劣可用反射系數、行波系數、駐波比和回波損耗衡量，移動通信天線輸入阻抗一般為 50Ω 。

電壓駐波比與回波損耗：電壓駐波比（VSWR）是行波系數的倒數，

極化方式：無線電波的電場方向為電波的極化方向，單極化天線多采用垂直極化，雙極化天線多采用 +45° 雙極化。

天線分集方式：包括空間分集和極化分集。空間分集要求兩個接收天線間隔距離 ；極化分集使用 45° 雙極化天線，兩個相互垂直的 45° 極化有較好分集接收能力。

增益：在輸入功率相等條件下，實際天線與理想輻射單元在空間同一點處信號功率密度之比，定量描述天線集中輻射程度。方向圖主瓣越窄、副瓣越小，增益越高，常用單位有 dBd 和 dBi，(dBi = dBd + 2.15)。

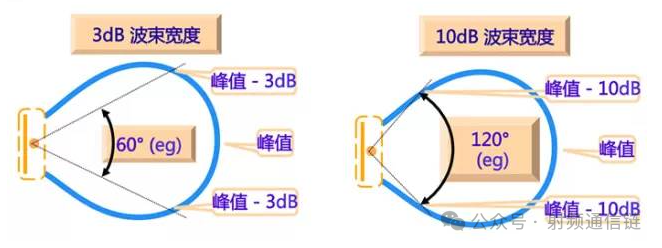

波束寬度：在主瓣最大輻射方向兩側，輻射強度降低 3dB（功率密度降低一半）的兩點間夾角為波瓣寬度（3dB 寬度），還有輻射強度降低 10dB（功率密度降至十分之一）的 10dB 波瓣寬度。波瓣寬度越窄，方向性越好。全向天線水平波瓣寬度為 360°，定向天線水平波瓣寬度有多種，常用 65°、90°；垂直波瓣寬度一般在 3 - 80° 之間，基站多采用 5° - 18° 的天線。

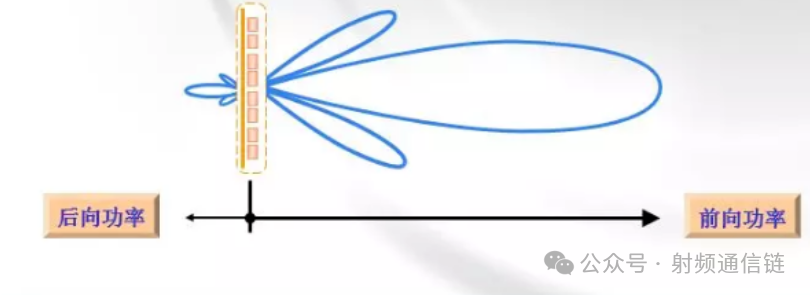

前后比：主瓣最大值與后瓣最大值之比，一般要求為 25dB。

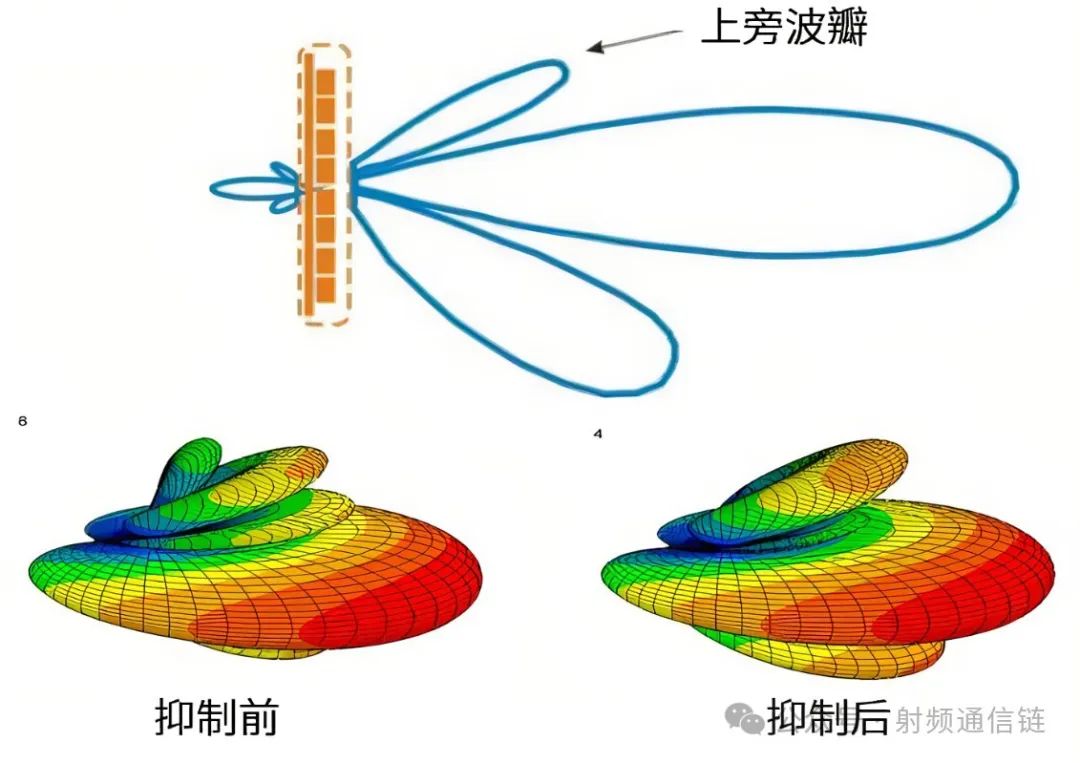

上旁瓣抑制與零點填充：天線主瓣上面的旁瓣應抑制，主瓣的第一旁瓣電平應小于 - 18dB；主瓣底下的旁瓣需對周圍區域有效覆蓋，主瓣[敏感詞]的第一零點電平應大于 - 20dB。

功率容量與三階互調：一般天線功率容量范圍 25 - 1500W，基站天線功率容量應大于 200W。

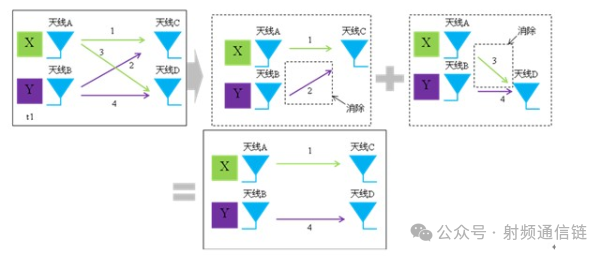

天線口隔離度：理想的極化完全隔離不存在。

3.天線機械參數

尺寸與重量：天線尺寸包括長、寬、厚，長與垂直波瓣、增益、波長有關，寬與水平波瓣、波長有關，厚與所采用的天線技術有關，重量影響運輸和施工。

天線罩材料：常用 PVC、ABS、fiberglass 等，需具備防曬、防凍、防鹽霧、阻燃、抗老化等性能。

天線抱桿與防雷：天線需防雷，金屬件直流到地。
