所謂的USB，不僅僅是一個口頭用語，它的正式名稱是Universal Serial Bus（通用串行總線），是一種用于計算機與外部設備之間數據傳輸的通信協議。常提到的USB 2.0或USB 3.1，指的是傳輸標準；而USB Type-C或USB Type-A，則是指不同的物理接口類型。

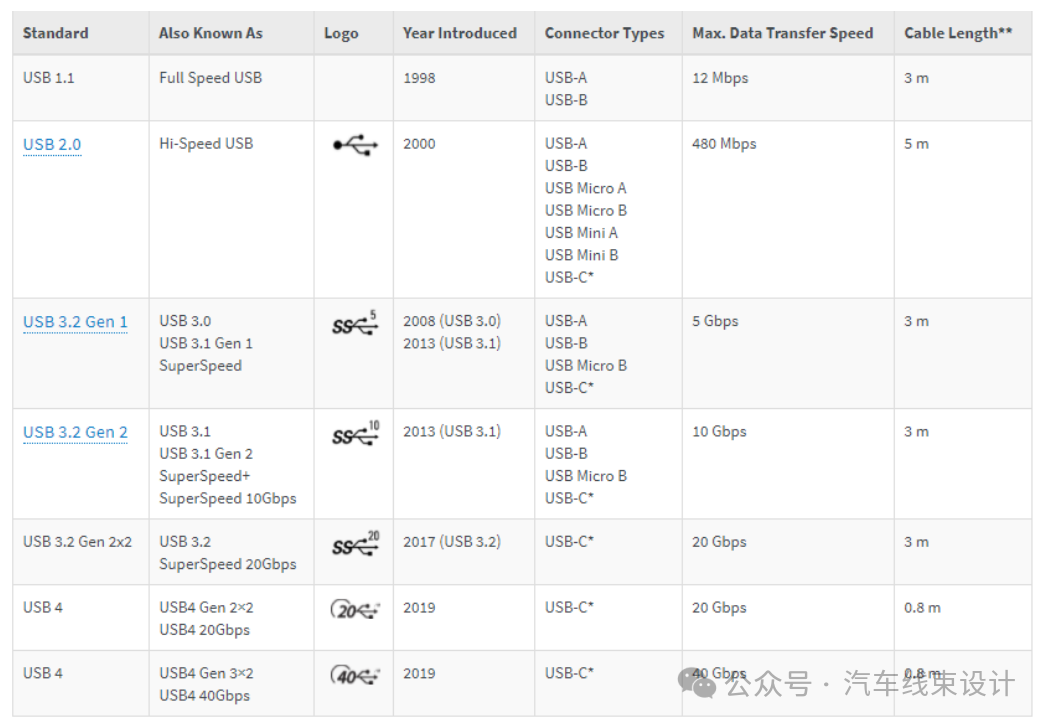

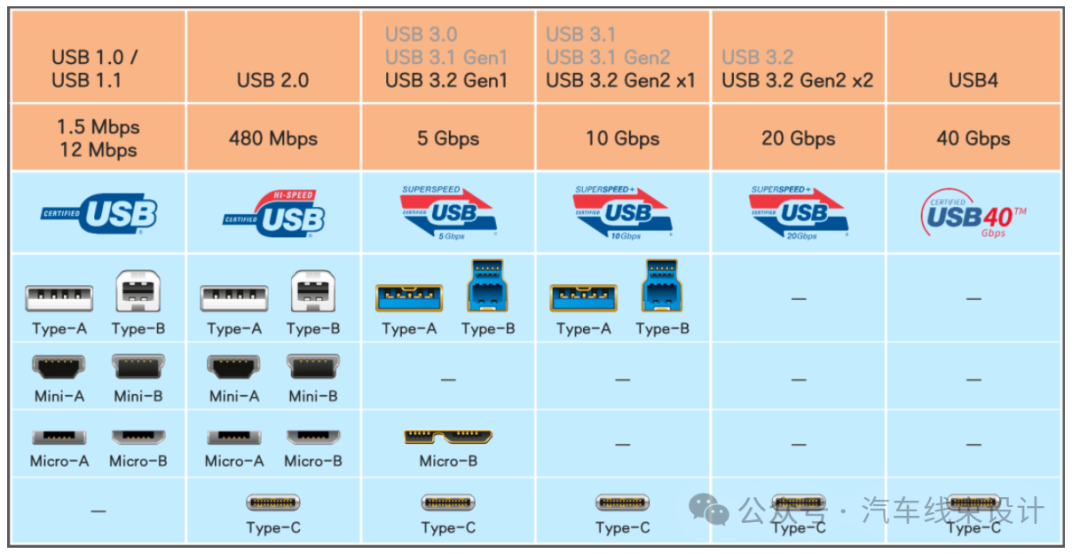

我們首先來看看目前有哪些USB傳輸標準和對應接口類型：

有點多，說實話看起來有點眼花，那就先來詳細看看接口類型都長啥樣吧。

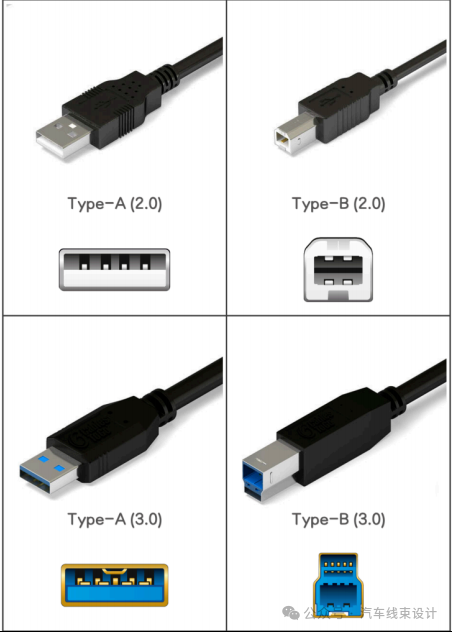

1、標準USB接口，又分為Type-A和Type-B兩種，樣貌如下：

根據接口的顏色，我們很容易區分該接口是支持USB2.0還是支持USB 3.0的。Type-A型接口也是我們日常生活中最常見的USB接口，廣泛應用于鼠標、鍵盤、U盤等設備上，Type-B型則常用于打印機、特殊顯示器上。

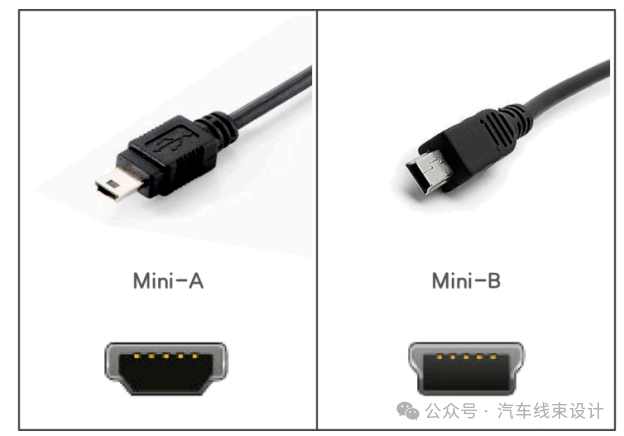

2、Mini USB接口主要分為Mini-A和Mini-B兩種，樣貌如下：

Mini USB接口，是一種小型的USB接口，其指標與標準USB相同，但是加入了ID針腳（用于區分設備是主機還是外設），以支持OTG（On The Go，許在沒有主機的情況下，實現設備間的數據傳送）功能。

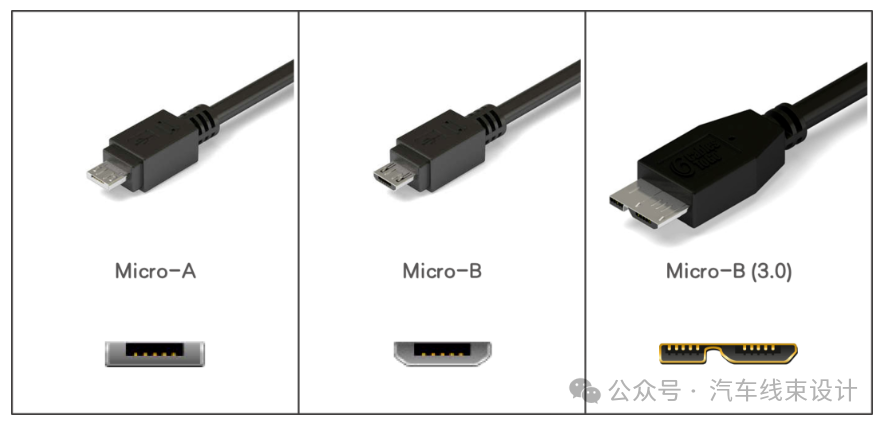

3、Micro USB接口，屬于Mini USB的下一代規格接口，Micro USB接口的插頭采用了不銹鋼材料，插拔壽命提高為10000次，相比Mini USB接口，在寬度不變的情況下，高度減半，更為小巧。Micro USB接口也可分為Micro-A和Micro-B兩種，樣貌如下：

Micro-B類型的USB接口，相信大家都認識，只是不知道它的專業名稱，在智能手機發展的前期，絕大多數的智能手機（蘋果手機除外）都采用了Micro-B作為充電和數據接口。在USB 3.0標準發布后，Micro-B接口也有了新的造型，相信大家也不陌生，我們購買的支持USB 3.0的移動硬盤盒大部分就采用Micro-B接口。

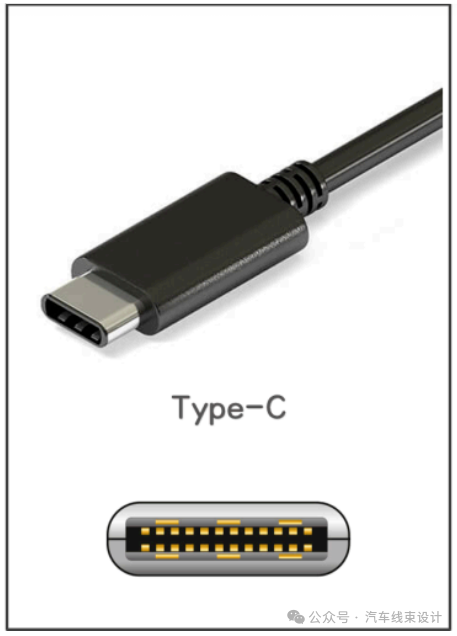

4、Type-C接口，該接口對于使用者來說，相信最大的好處就是可以正反插拔了吧。

[敏感詞]的USB4標準目前僅支持Type-C接口，同時USB4采用了Thunderbolt協議（俗稱雷電接口協議，是由Intel主導開發的接口協議，具有速度快，供電時兼容雷電、USB、Display Port、PCIe等多種接口/協議的特點），因此，支持USB4標準的Type-C接口也是可以兼容雷電接口的。

認識了各種接口的樣子后，那就再來看看各自的引腳定義吧。

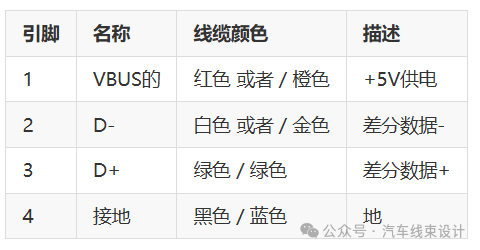

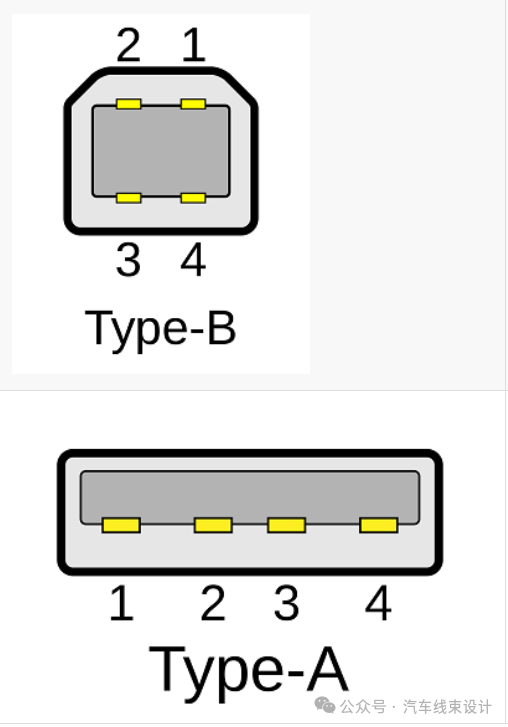

1、USB1.1/2.0Type-A/TYPE-B接口引腳定義及顏色

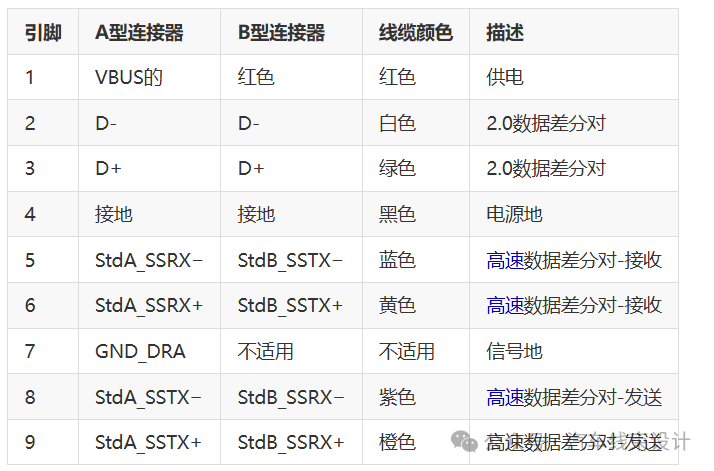

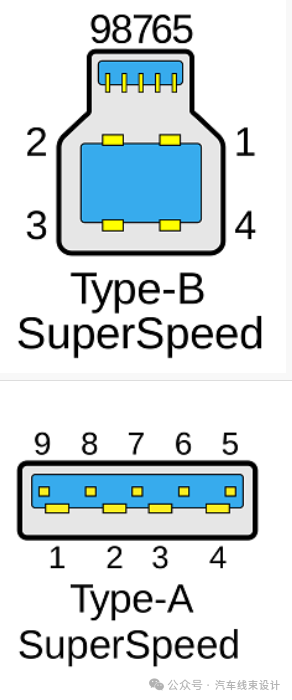

2、USB3.0接口及以上的引腳定義及顏色

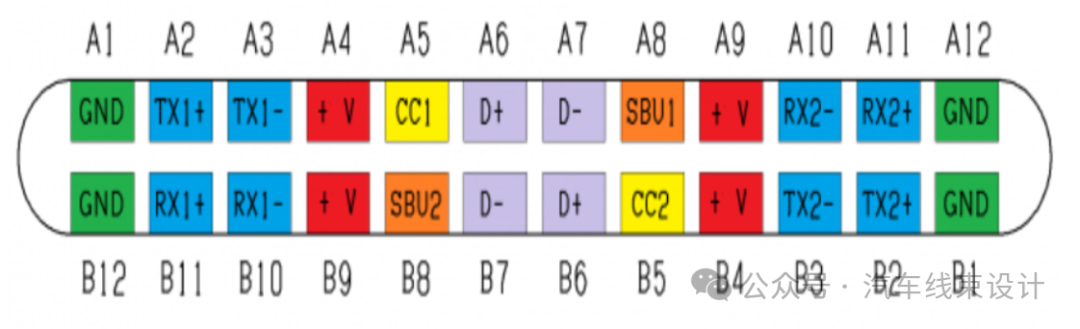

3、Type-C接口接線定義

24引腳的USB Type-C連接器可以分為七個功能類型：

• VBUS：四個電源引腳，允許高達20 V的電壓（A4,A9,B4,B9）

• CCx：用于協議通信的兩個配置通道(A5,B5)

• VCONN：提供電纜配置IC（在插座上，它是CC引腳之一）

• SuperSpeed Lane1：具有RX差分對RX1p，RX1n和TX差分對TX1p，TX1n

• SuperSpeed Lane2：具有RX差分對RX2p，RX2n和TX差分對TX2p，TX2n

• SBU1,2：備用模式的邊帶線

• D+，D-：USB 2.0高速信號

• GND：四個接地引腳

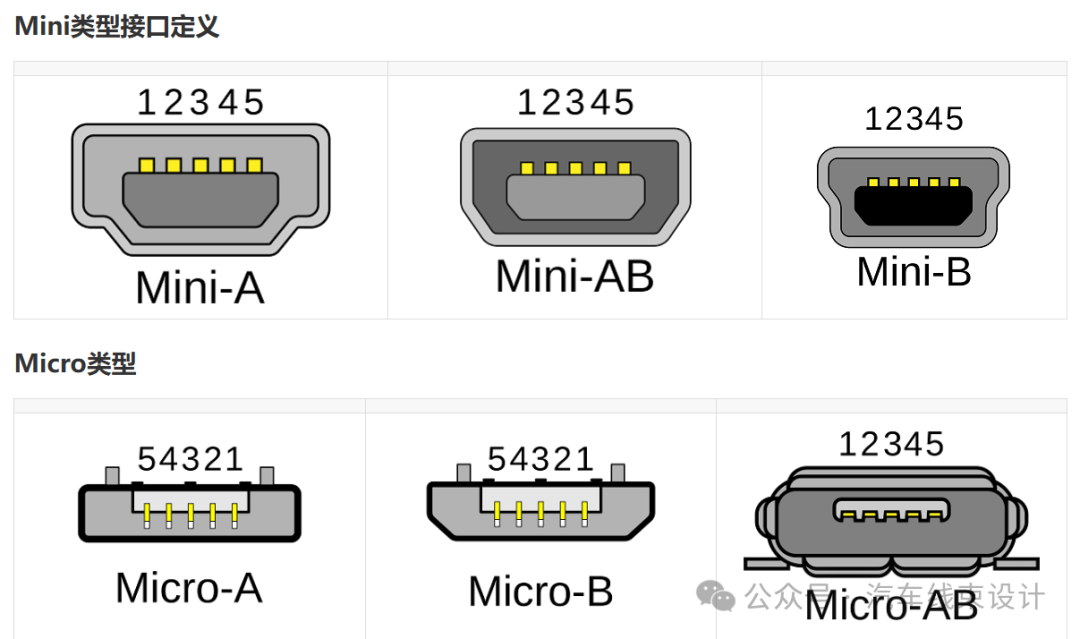

4、Mini/Micro-A/B 引腳定義及顏色

Mini USB除了第4針外，其他接口功能皆與標準USB相同。第4針成為ID，地線在mini-A上連接到第5針，在mini-B可以懸空亦可連接到第5針。

最后，總結一下：
