SMP射頻同軸連接器，也稱為GPO，具有體積小、重量輕、頻帶寬及連接可靠等優點。它廣泛應用于板對板測試。該連接器的端口采用直插擒縱連接機構，具備快速插拔的特性。

     理論工作頻率可達40GHz，插損以及駐波在小型快插型連接器中均比較優良。SMP公頭有4個不同界面尺寸（全擒縱、半擒縱、光孔、帶制動），體現出來的是公母插合所需要的插拔力不同；

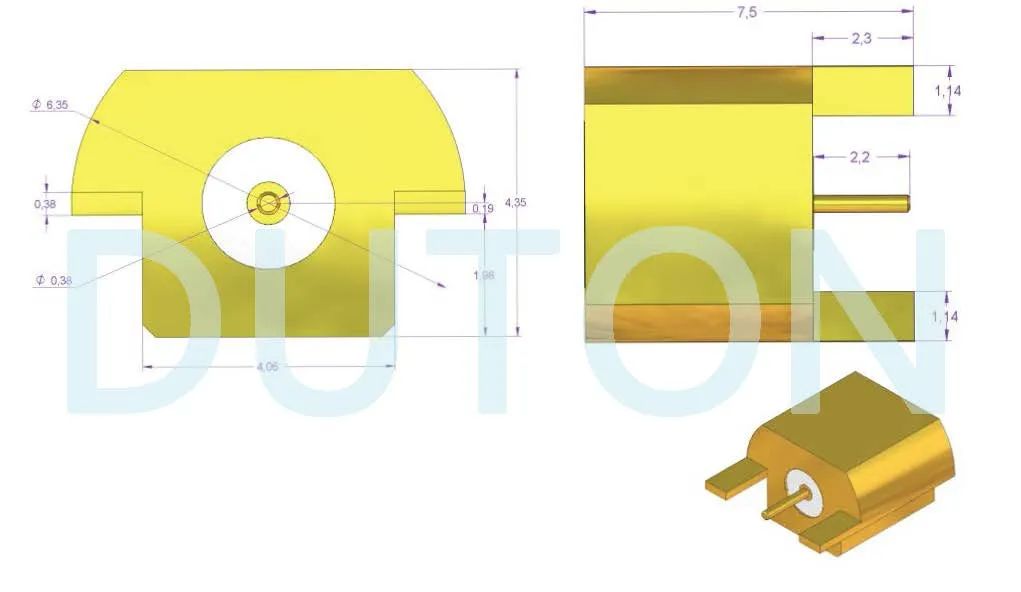

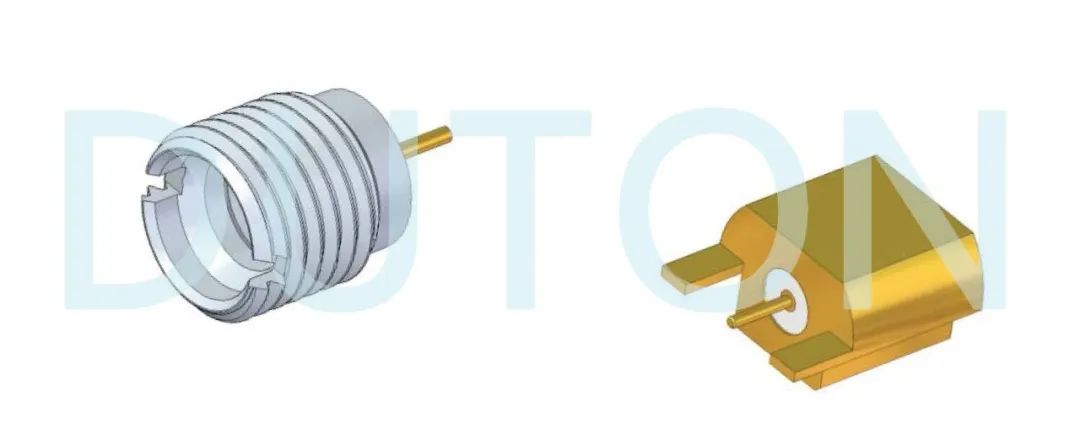

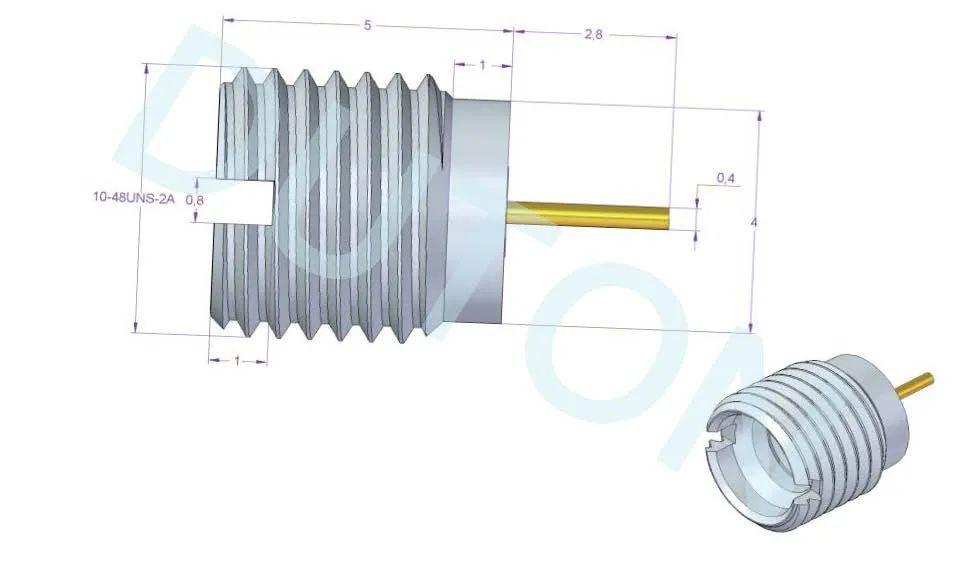

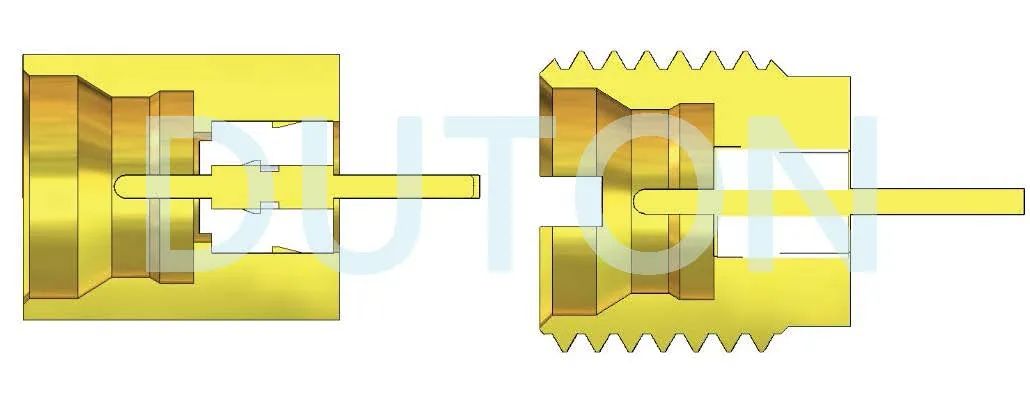

今天小編向大家介紹兩款板端型的全擒縱的SMP公頭：

△標準界面MIL-STD-348B/GJB5246

△電氣特性
●特性阻抗：50Ω
●頻率范圍：DC~18GHz
●回波損耗：>8dB(搭配組件)@18GHz
●[敏感詞]損耗：<12dB(搭配組件)@18GHz
●介質耐壓：500Vrms
●絕緣電阻：≥1000MΩ

△接觸電阻：
●外導體：≤2mΩ
●內導體：≤6mΩ

△機械特性：
●壽命： 插拔次數≥100次

△材質及涂覆
     ●部件                ●材質                       ●涂覆
  中心導體      鈹青銅（17300）                 金
  外接觸件  鈹青銅（17300）/SUS303    金/鈍化
  絕緣介質      聚四氟乙烯（PTFE）            ---

△環境特性
●溫度范圍：-55℃~155℃

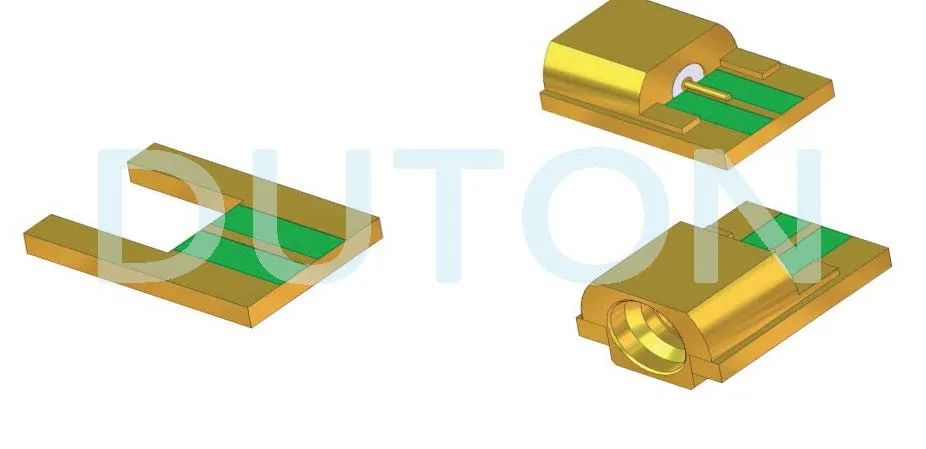

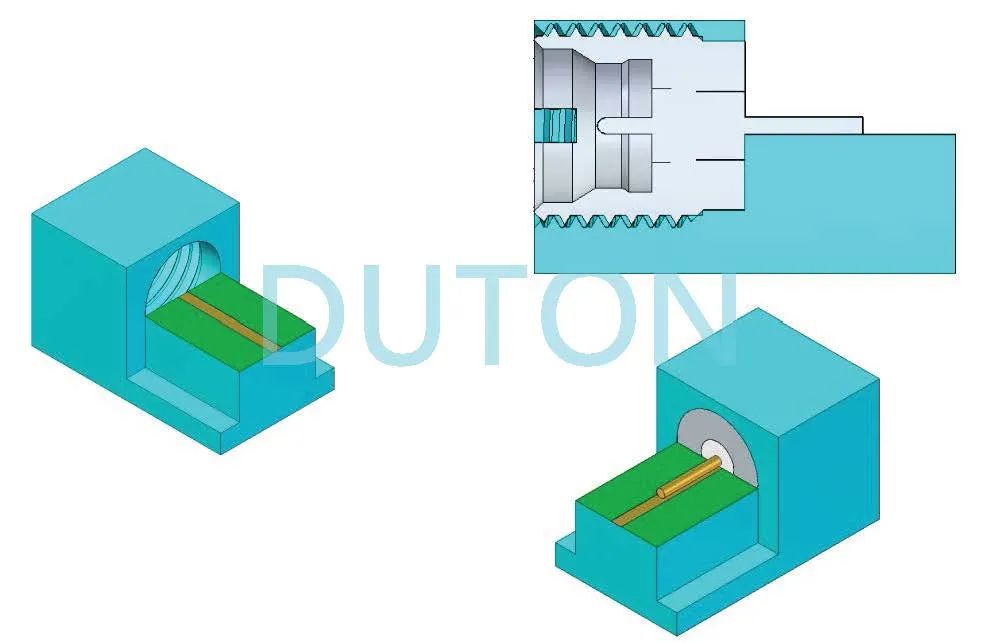

△裝配示意圖

△測試數據

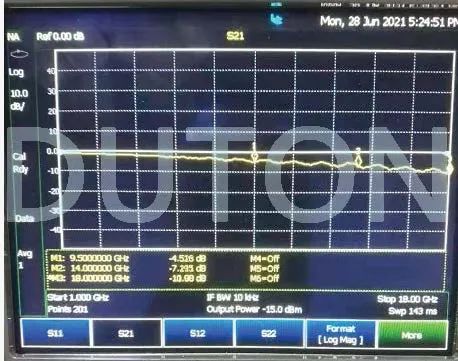

●[敏感詞]損耗（Insertion Loss）
整系統測試：半剛組件+SMP連接器+PCB
IL：  4.51dB@9.5GHz
         7.29dB@14GHz
         10.9dB@18GHz

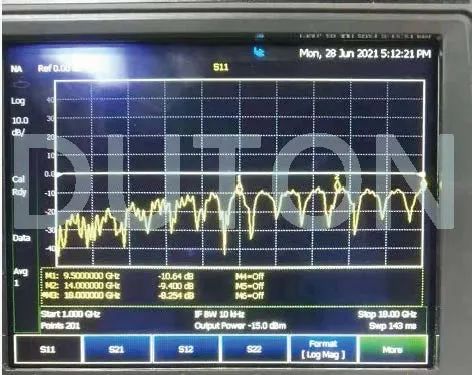

●回波損耗（Return Loss）
整系統測試：半鋼組件+SMP連接器+PCB
RL：10.64dB@9.5GHz
         9.40dB@14GHz
         8.25dB@18GHz
