射頻同軸連接器堪稱電纜間連接裝置的“鼻祖”，自 1930 年誕生以來，已然走過了近百年的漫長歷程。在這近一個世紀的歲月變遷里，它從僅適用于 100MHz 以下頻段的 VHF 連接器起步，一路發展演進，如今已擁有可應用于 140GHz 的 0.8mm 同軸連接器這般先進的形態。其發展歷程波瀾壯闊，不僅性能得到了極大提升，而且呈現出豐富多樣的形態，在眾多不同的場景中都有著廣泛的應用。接下來，本文將對常用的同軸連接器種類及其特性展開梳理與總結，以便為相關使用者提供有益的參考借鑒。

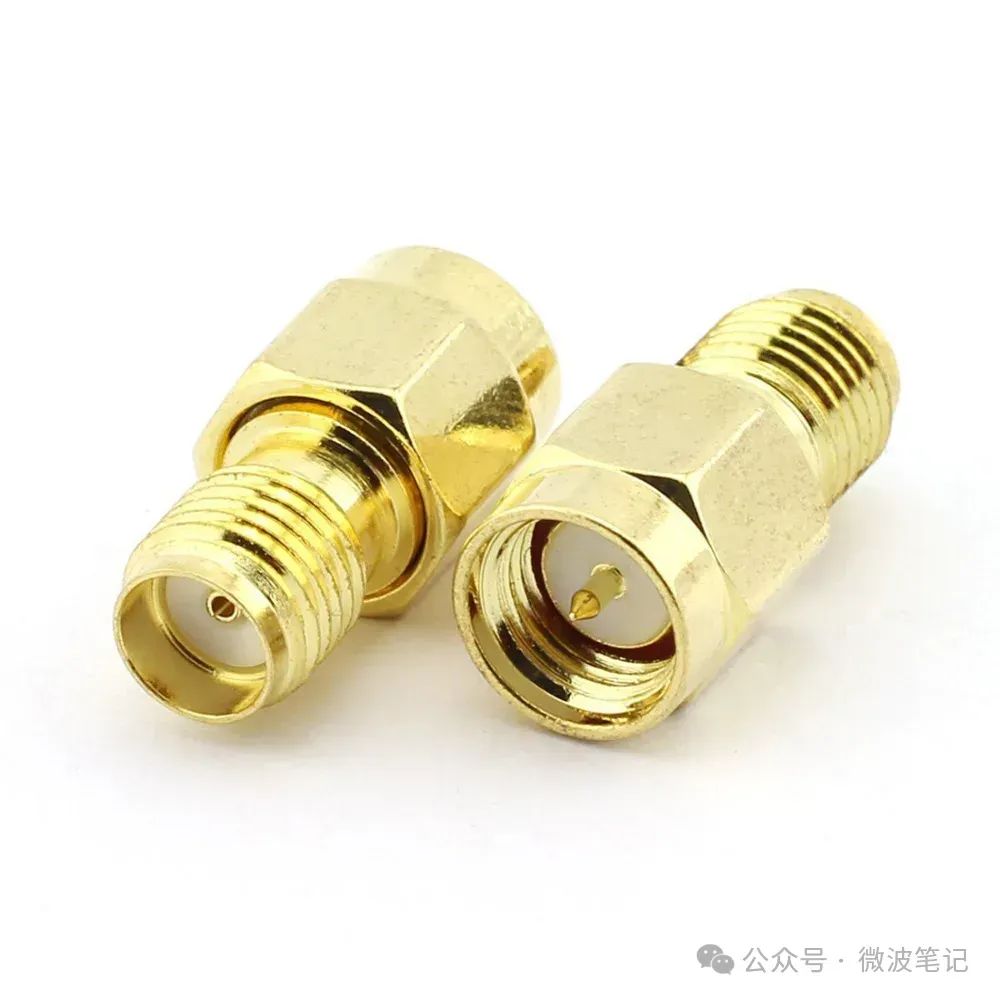

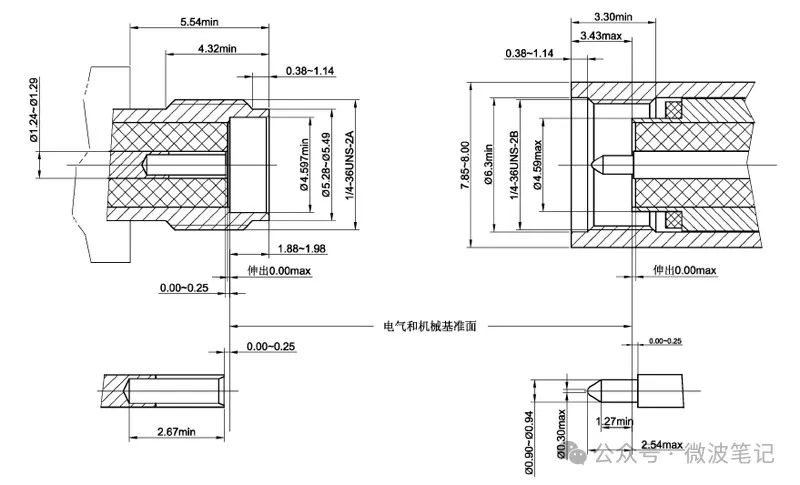

1. SMA連接器

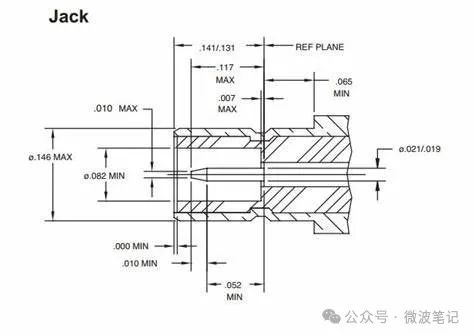

SMA連接器是應用最為廣泛的同軸連接器，在通信設備和測試設備中幾乎無處不在。標準SMA連接器的特征阻抗為50Ω，采用螺紋連接方式，提供良好的機械強度和電氣連接。通常的使用頻率范圍是DC到18 GHz，某些高性能版本甚至可以達到26.5 GHz。SMA連接器由金屬外殼和內導體，以及中間起絕緣和支撐作用的PTFE組成。

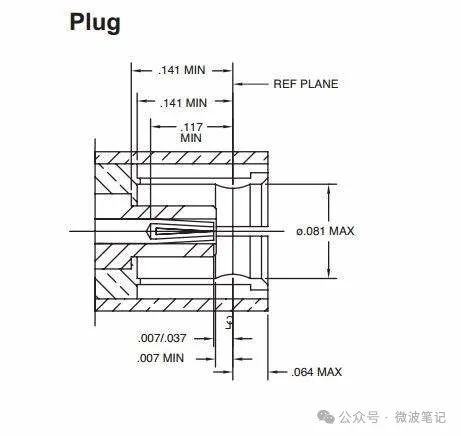

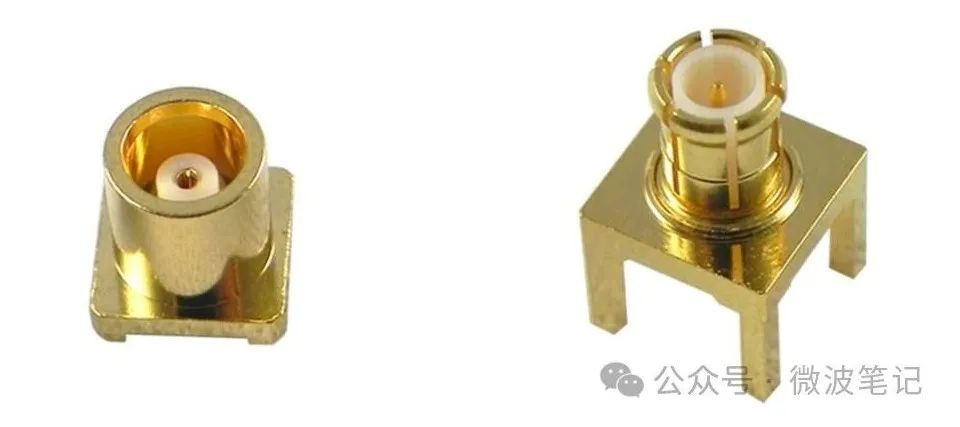

2.SMB連接器

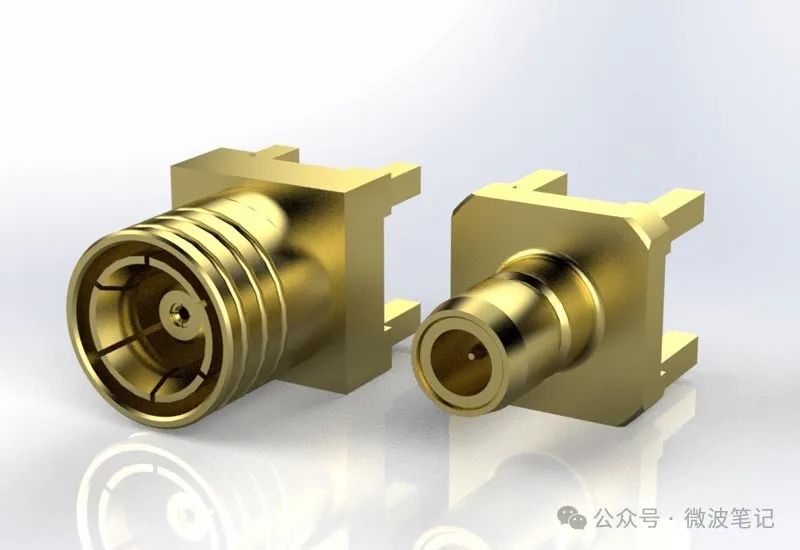

SMB是一種小型的同軸連接器，具有體積小、重量輕、使用方便、電性能優良等特點。SMB連接器的特征阻抗有50Ω和75Ω兩種，采用推入鎖緊式，通常的使用頻率范圍是DC到4GHz。SSMB連接器是SMB連接器的小型化版本，頻率范圍可以達到12GHz。

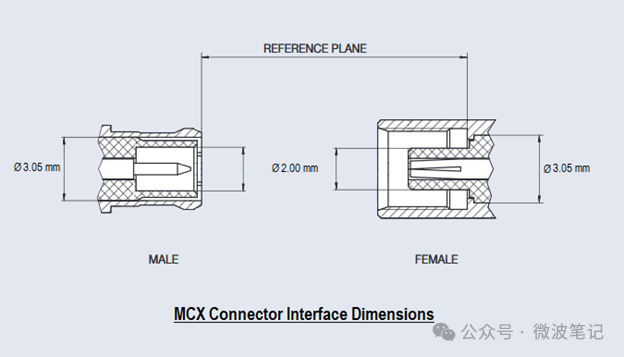

3.MCX連接器

MCX連接器是特征阻抗為50Ω的同軸連接器，采用與SMB連接器相似的推入鎖緊式，但是體積比SMB連接器更小，工作頻率范圍也更高，達到6GHz，廣泛使用于電信系統及無線和 GPS 應用。MMCX連接器是比MCX連接器尺寸更小的連接器，具有與MCX連接器相似的性能。

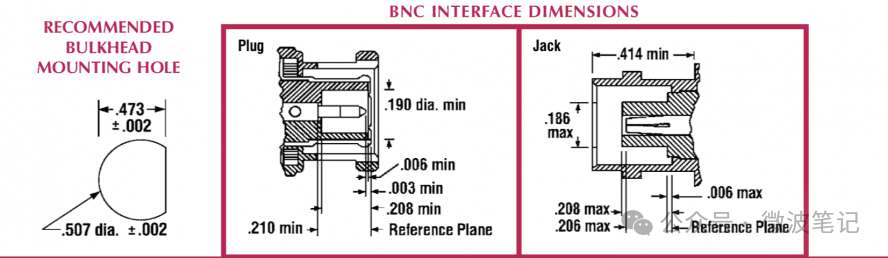

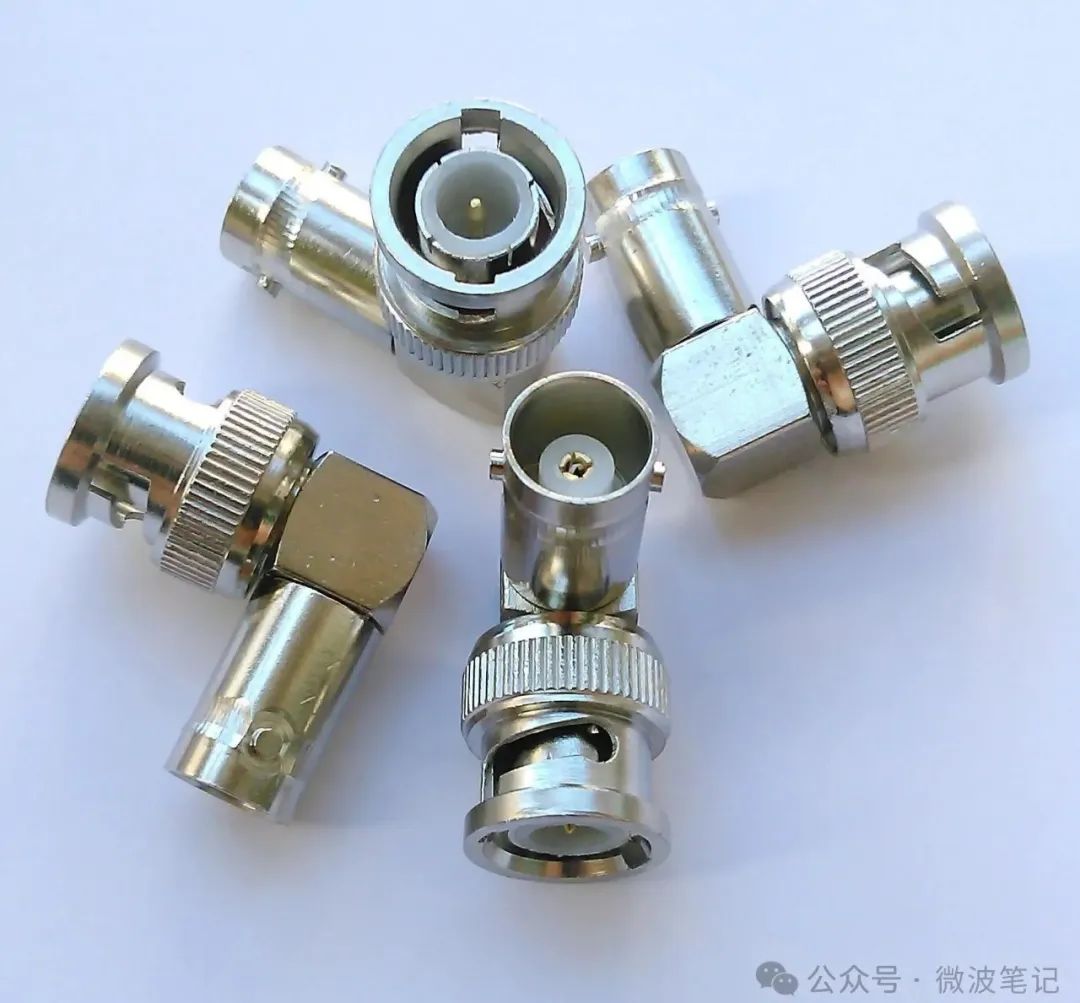

4.BNC連接器

BNC連接器通常適用于較低頻率的射頻信號傳輸，頻率范圍從DC到4 GHz。BNC連接器的標準阻抗為50Ω或75Ω，并且使用快速鎖定機制，通過旋轉鎖定，確保連接的穩固。BNC連接器常被應用于視頻傳輸和測試設備中，比如多數示波器的端口。

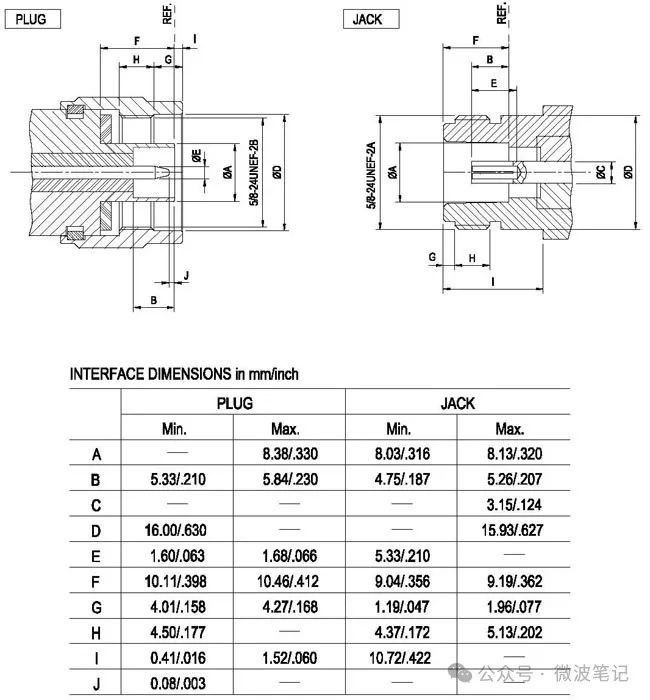

5.N型連接器

N型連接器覆蓋較寬的頻率范圍，通常從DC到11 GHz，某些高性能的可以達到18 GHz。N型連接器的特征阻抗一般為50Ω，采用螺紋連接方式。N型連接器的尺寸相較其他連接器較大，耐受功率也較大，約為SMA連接器的3到4倍。廣泛應用于無線電發射器、接收器、衛星通信、[敏感詞]通信系統以及各種微波設備中。

上述提及的常用射頻同軸連接器，在其結構上，內導體與外殼之間無一例外均采用介質來達成隔離與支撐的目的，其中，PTFE（聚四氟乙烯）是較為常用的介質材料。不過，正因為受到介質材料自身介電常數的限制與約束，致使這一類同軸連接器所能適用的頻段范圍往往處于相對較低的水平。
