射頻連接器是一種傳輸系統，其中內外導體以同一軸線為中心線，通過絕緣介質支撐連接，用于連接通信系統的各個子系統或在各器件之間傳導信號。主要應用于傳輸射頻信號，同時具備良好的屏蔽性能，部分型號還能有效減少連接處傳輸線阻抗的變化。射頻連接器種類繁多，本文將詳細介紹BNC連接器。

BNC連接器匯總

BNC連接器是最常見的射頻連接器之一，是一種小型的可實現快速連接的卡口式連接器，廣泛應用于頻率為4GHz以下的應用。

BNC連接器全稱是Bayonet Nut Connector（卡扣配合型連接器，這個名稱形象地描述了這種接頭外形），以其卡口安裝鎖定機構及其發明者Paul Neill和Carl Concelman命名。尼爾曾在貝爾實驗室工作，還發明了N型連接器，Concelman曾在Amphenol工作，還發明了C連接器。

BNC連接器開發的基礎主要是賓夕法尼亞大學摩爾電氣工程學院畢業生Octavio M. Salati的工作。1945年，在黑澤廷電子公司工作期間，他申請了同軸電纜連接器的專利，該連接器可以最大限度地減少波反射/損耗。該專利于1951年授予。

BNC直型公頭連接器，壓接/焊接附件，0.195英寸

BNC連接器廣泛用于無線通信系統、電視、測試設備和射頻電子設備中，早期的計算機網絡也曾使用BNC連接器。BNC接頭支持的信號頻率范圍為0到4GHz，但如果使用為該頻率設計的特殊高質量版本，它也可以在高達12GHz的頻率下工作。特性阻抗有兩種，分別是50歐姆與75歐姆。50歐姆的BNC連接器更受歡迎。

對于低頻和直流電路，幾乎任何標準連接器都可以通過機械鏈路傳輸電流。另一方面，無線電頻率要求連接將阻抗變化最小化，否則可能導致反射和破壞駐波。

BNC是恒阻抗連接器，這意味著它們的特性阻抗在整個連接過程中是相同的，與同軸電纜的特性阻抗相當。由于射頻信號沿同軸電纜傳播時，在通過BNC連接器時不會經歷任何阻抗變化，因此反射更少，損耗更低，使BNC連接器成為射頻應用的理想選擇。

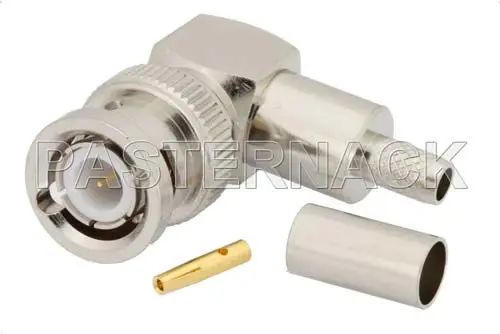

BNC公頭直角型連接器，壓接/焊接附件

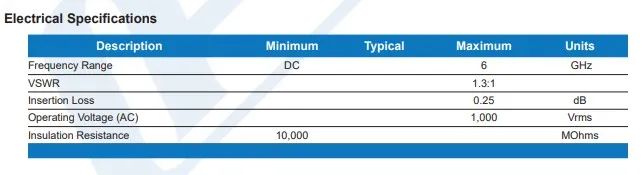

BNC連接器可以處理高達4 GHz，但通常用于低于500V和3 GHz的電壓和頻率。以下特征通常是所有BNC連接器共有的，但它們可能因制造商而異，[敏感詞]以Pasternack 產品EZ-240-SM-X為例，展示其性能指標：

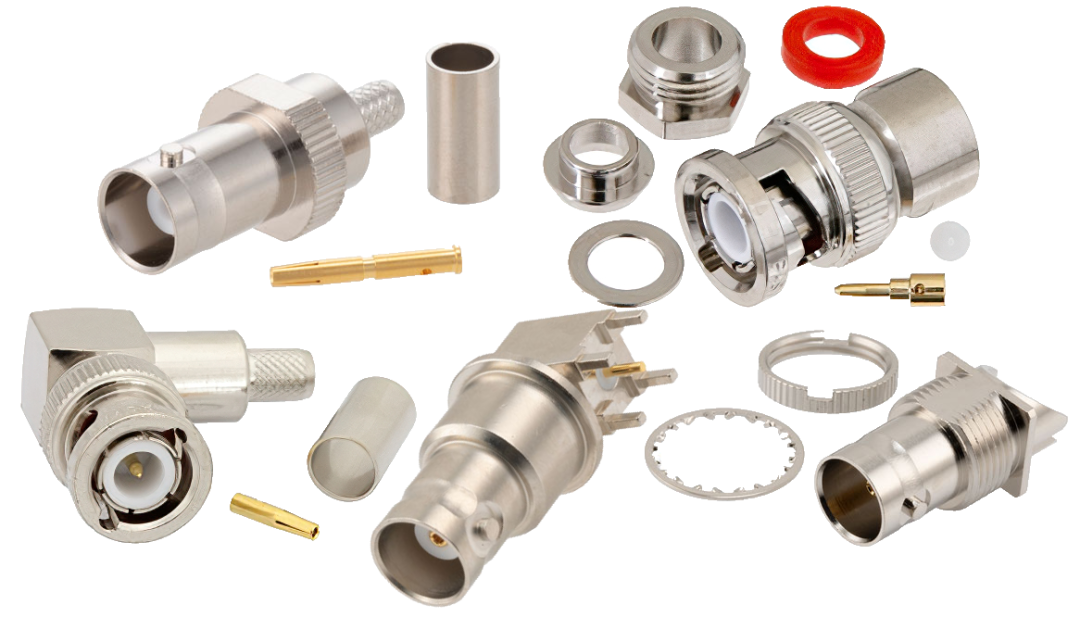

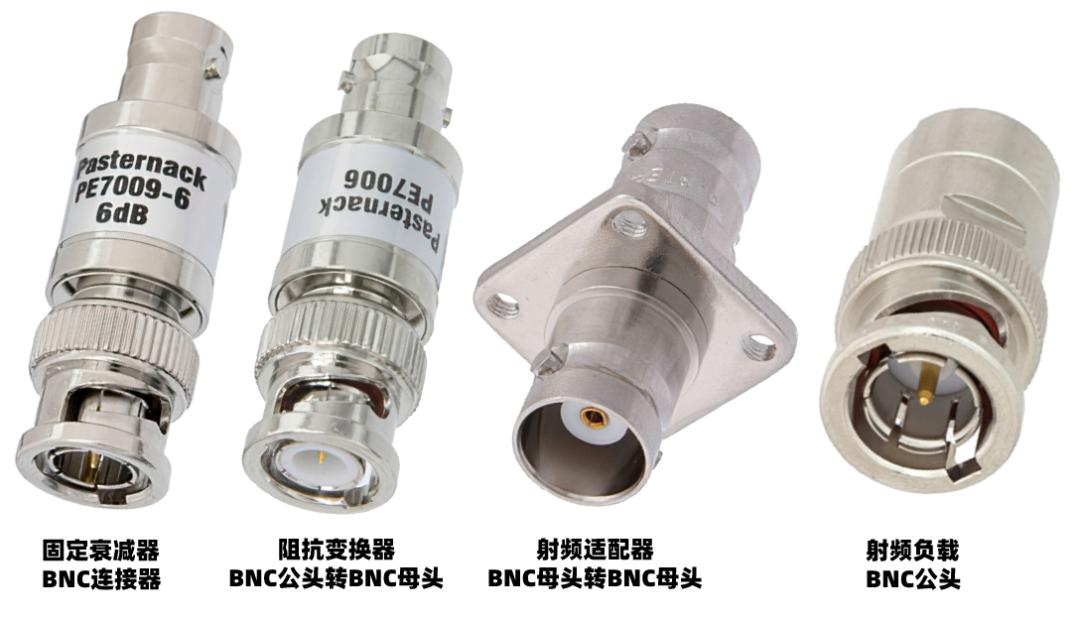

BNC連接器有許多可用的格式。除了插頭和插座，衰減器和適配器等其他射頻元件也可以配合使用。

除了具有必要的阻抗外，BNC插頭還采用特定的同軸電纜格式。因此，所有內部組件都與所使用的同軸電纜兼容。因此，必須指定要使用的電纜的BNC插頭。盡管有一些靈活性，但最好選擇合適的電纜格式。

最常見的連接器類型是直通連接器和直角連接器。其中直角連接器非常適合電纜必須整齊地退出連接器或空間有限的環境。不幸的是，與直通連接器相比，直角連接器的損耗略有增加。對于大多數應用，這可能不是什么大問題，但在接近連接器操作極限的頻率下，可能會有一點不同。

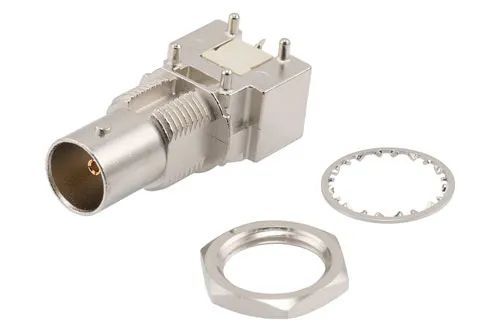

12G SDI 75歐姆BNC直角型母頭連接器，隔板安裝

BNC連接器最廣泛的應用是在射頻和視頻功能中，包括測試設備、核儀器儀表、航空電子設備、無線電天線和串行數字接口視頻信號。

在商用視頻設備中，BNC連接器可替代RCA連接器傳輸復合視頻信號。通常情況下，需要使用一個BNC連接器將帶有RCA插孔的消費電子產品連接到商用視頻設備上。此外，BNC連接器還廣泛應用于錄音室傳輸計時信號，實現各種數字錄音設備的同步。
