在USB硬件設計和調試過程中，常常需要確認各個引腳的定義和功能。為此，[敏感詞]整理了不同USB連接器的引腳定義，以便于快速查閱。

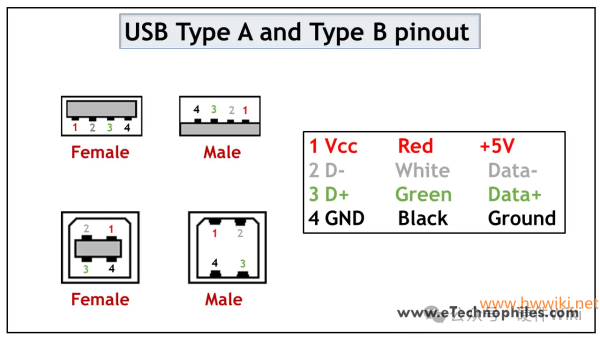

USB Type A and B

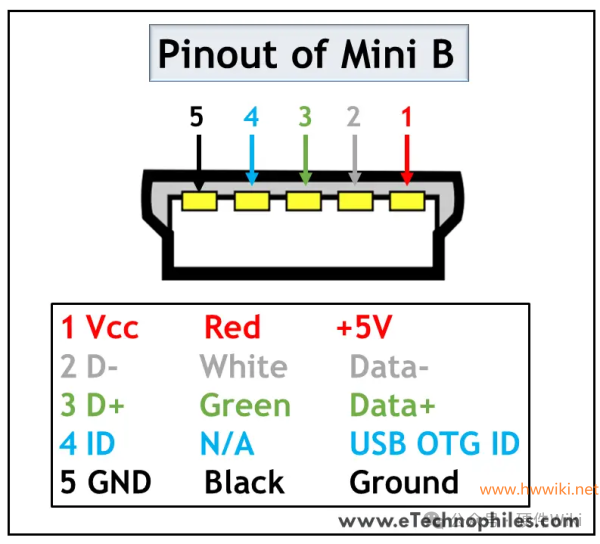

USB Mini B

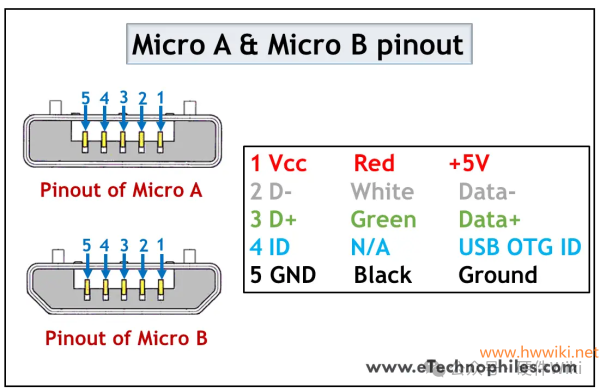

USB Micro A and B

USB Type A and B superspeed

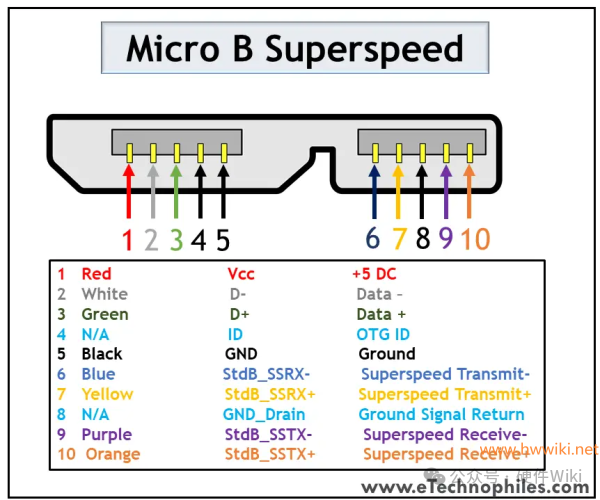

USB Micro B superspeed

USB Type C

參考文檔 Universal Serial Bus Type-C Cable and Connector Specification

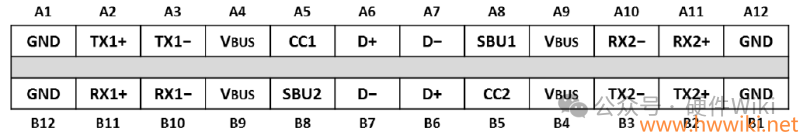

Figure 2-1 USB Type-C Receptacle Interface (Front View)

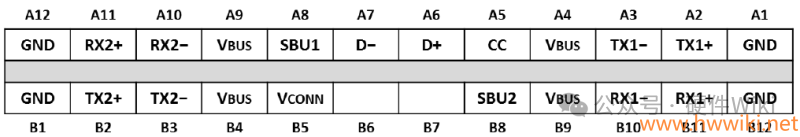

Figure 2-2 USB Full-Featured Type-C Plug Interface (Front View)

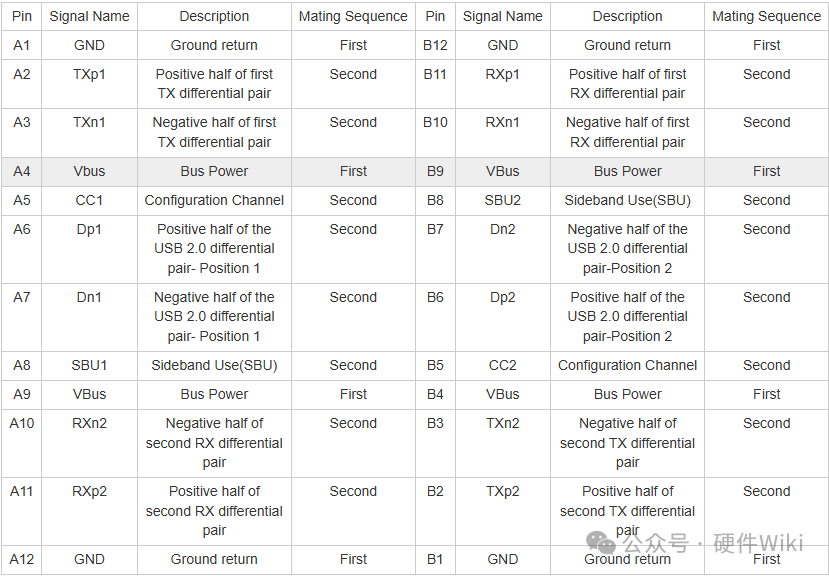

Table 3-4 USB Type-C Receptacle Interface Pin Assignments特殊管腳說明³⁾：

CC1和CC2針腳：
這些引腳是通道配置引腳。它們執行許多功能，例如電纜連接和移除檢測、插座/插頭方向檢測和當前廣播。這些引腳也可用于Power Delivery和Alternate Mode所需的通信。

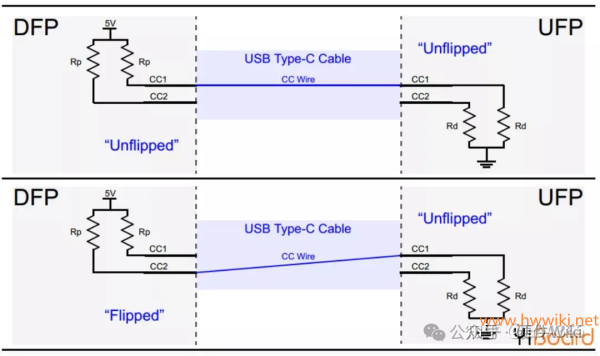

[敏感詞]的圖4顯示了CC1和CC2引腳如何顯示插座/插頭方向。在此圖中，DFP代表下游面向端口，該端口充當數據傳輸中的主機或電源。UFP表示上游面向端口，它是連接到主機或電力消費者的設備。

DFP通過Rp電阻上拉CC1和CC2引腳，但UFP通過Rd將它們拉低。如果沒有連接電纜，則源在CC1和CC2引腳處看到邏輯高電平。連接USB Type-C電纜可創建從5V電源到地的電流路徑。

由于USB Type-C電纜內只有一根CC線，因此只形成一條電流路徑。例如，在圖4的上圖中，DFP的CC1引腳連接到UFP的CC1引腳。因此，DFP CC1引腳的電壓低于5 V，但DFP CC2引腳仍處于邏輯高電平。因此，監控DFP CC1和CC2引腳上的電壓，我們可以確定電纜連接及其方向。

除電纜方向外，Rp-Rd路徑還用作傳遞源電流能力信息的方式。為此，功耗（UFP）監視CC線上的電壓。當CC線上的電壓具有其[敏感詞]值（約0.41 V）時，源可以分別為USB 2.0和USB 3.0提供500 mA和900 mA的默認USB電源。當CC線電壓約為0.92 V時，源可提供1.5 A的電流。[敏感詞]CC線電壓約為1.68 V，對應于3A的源電流能力。

詳細的可參考 Universal Serial Bus Type-C Cable and Connector Specification 4.5.1.2。

VCONN引腳:

如上所述，USB Type-C旨在提供超快的數據傳輸速度以及高水平的功率流。這些特征可能需要使用通過在內部使用芯片進行電子標記的特殊電纜。此外，一些有源電纜利用重新驅動芯片來加強信號并補償電纜等引起的損耗。在這些情況下，我們可以通過施加5 V、1 W電源為電纜內部的電路供電提供給VCONN引腳。

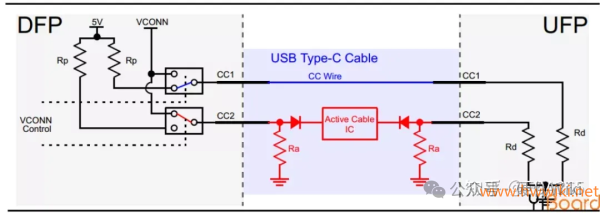

如您所見，在有源線纜中，Ra電阻用于下拉CC2引腳。Ra的阻值與Rd不同，這使得DFP可以通過監測CC1和CC2引腳上的電壓來判斷電纜的方向。一旦確定電纜方向后，電纜內部電路的電源將通過與“有源電纜IC”對應的通道配置引腳連接至5V、1W電源。例如，如圖5所示，有效的Rp-Rd路徑連接到CC1引腳，而CC2引腳則連接到由VCONN提供的電源。
