上期介紹的大陸ARS4-B，PCB上加載的EBG結構，由于時間關系沒有做詳細仿真驗證。本期經過仿真，發現如果按照上文大陸ARS4-B雷達天線淺析中的EBG單元尺寸設計，散射參數會有些偏差，將結果仿出來和大家一起討論，看原是否有其他特殊的設計用意？

1.建模

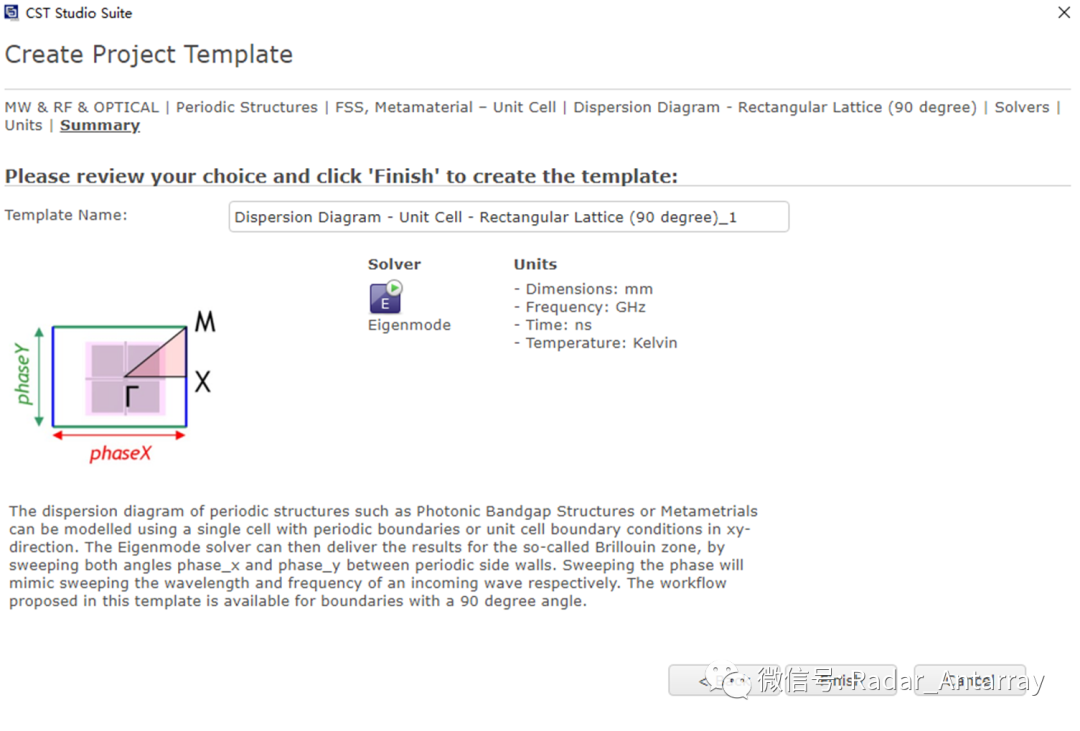

模板選擇

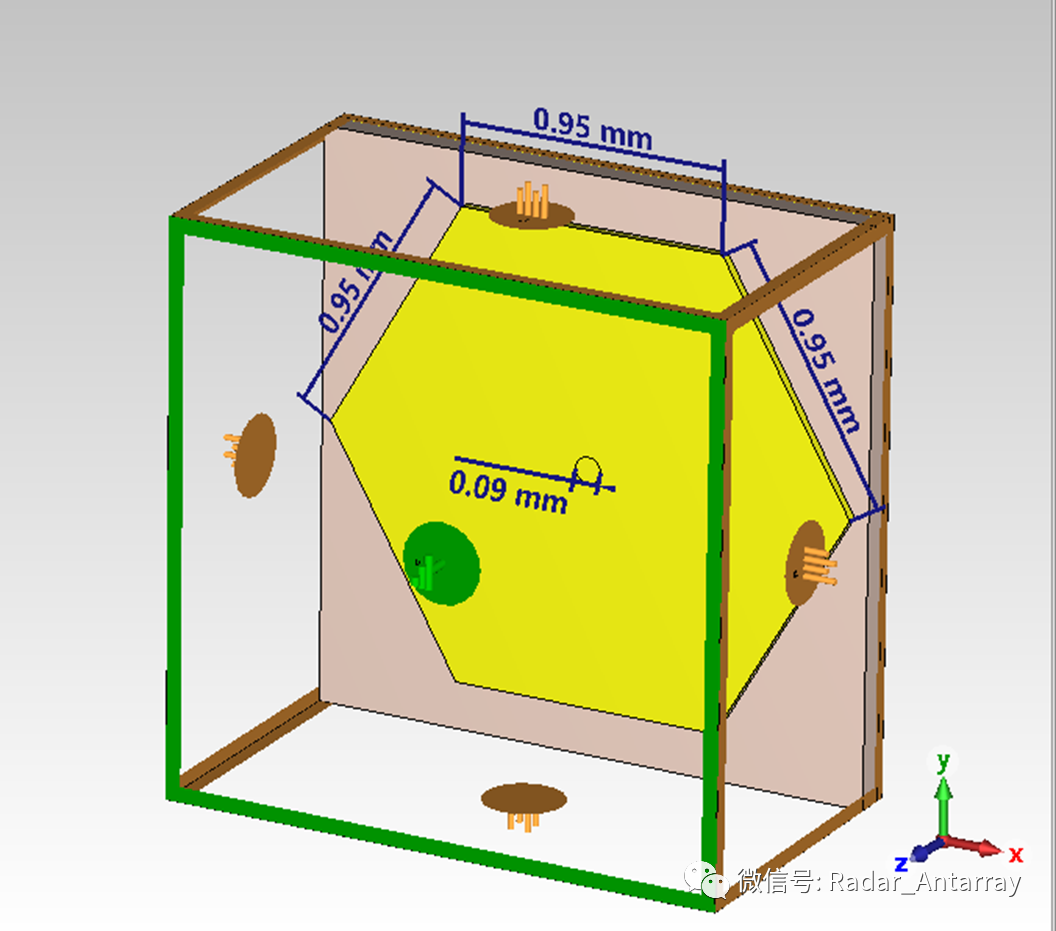

單元結構

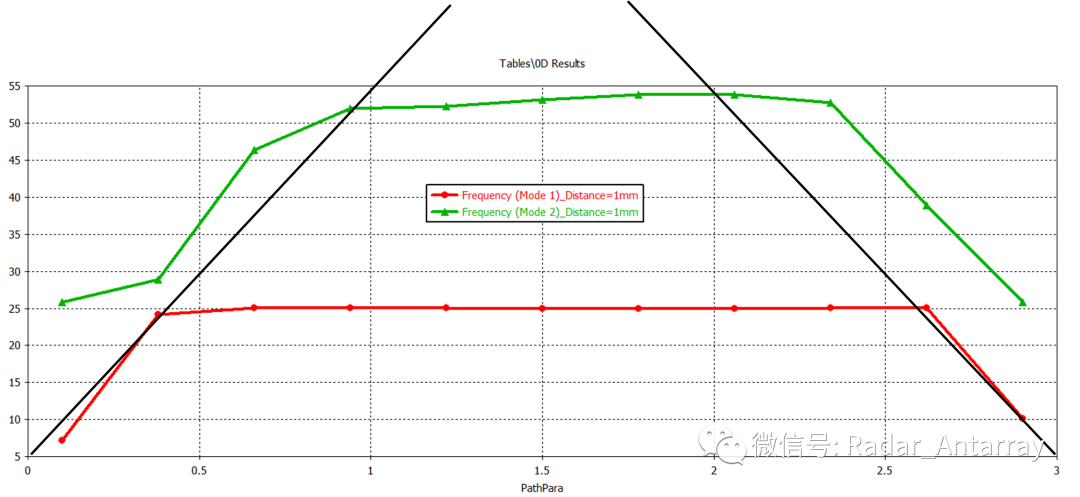

根據上圖的尺寸，仿真得到的禁帶區域為小于50GHz，和天線的工作頻段不相符合。見下圖

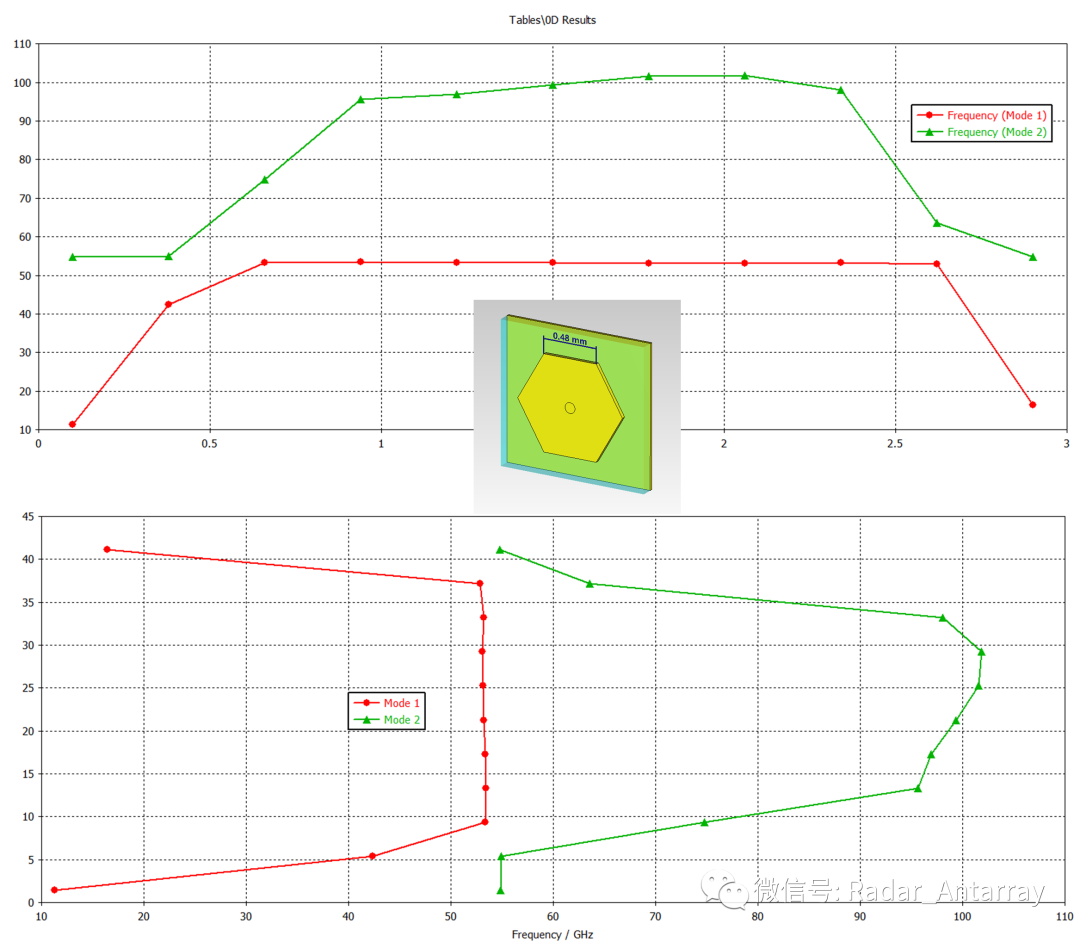

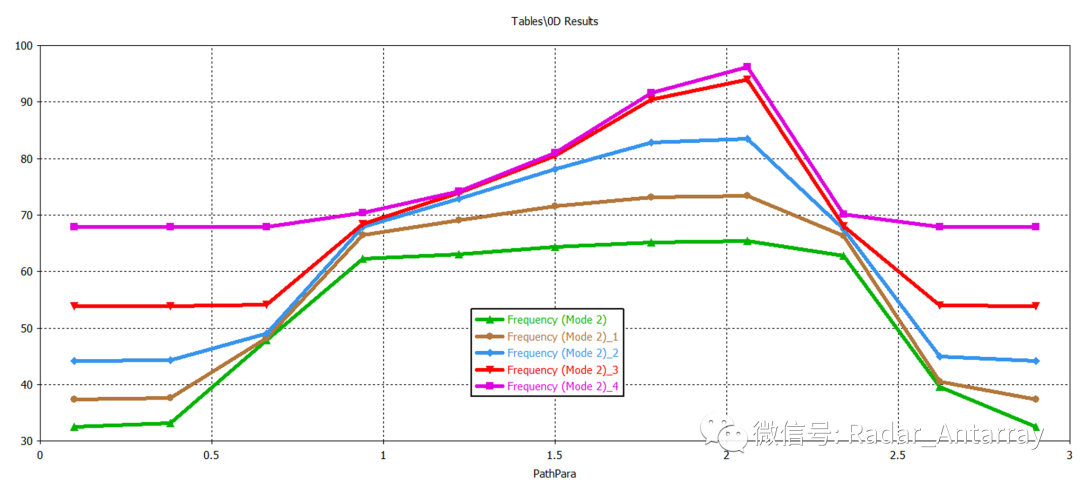

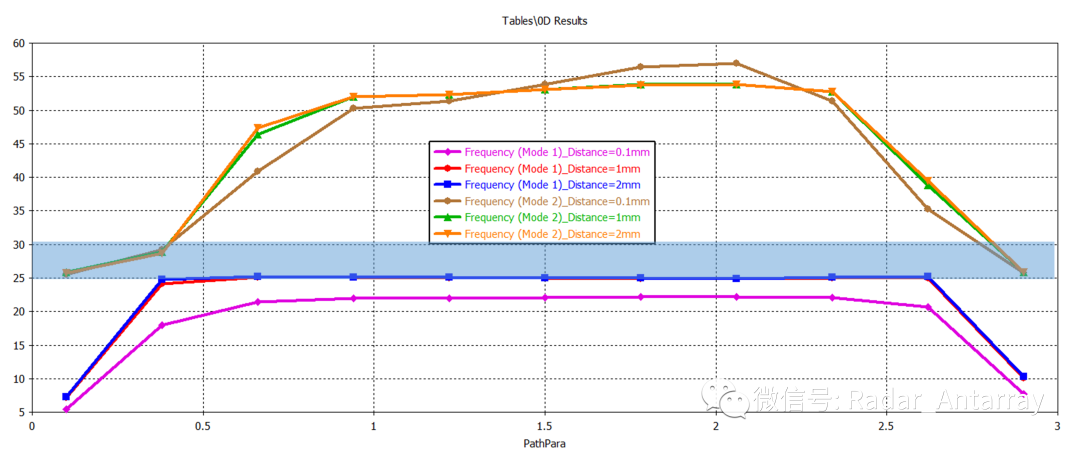

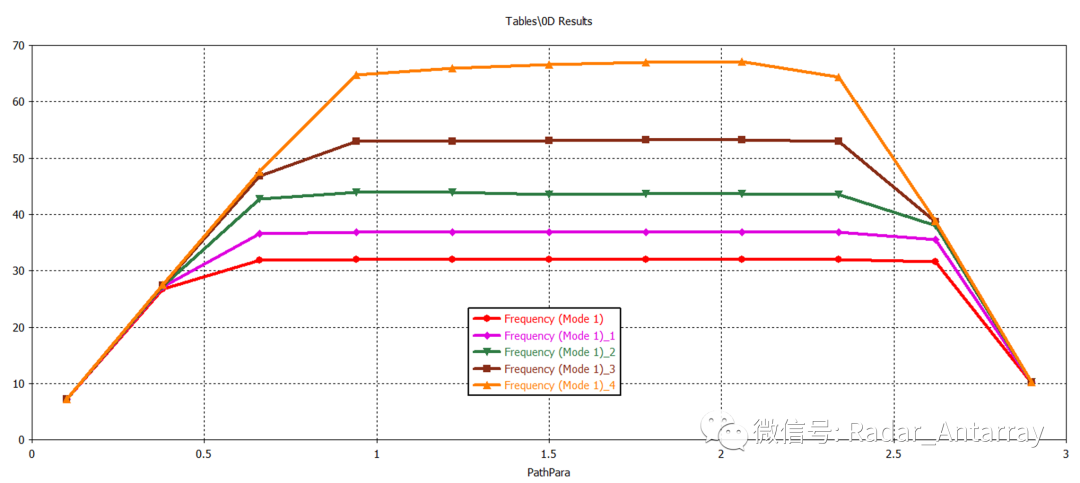

修改單元尺寸，得到不同模式的散射曲線。隨著尺寸的減小，單元結構的[敏感詞]工作模式是往上偏移的。也可以從等效電路上觀察，因為電路的諧振頻率是反比于√LC的 。

Mode1

Mode2

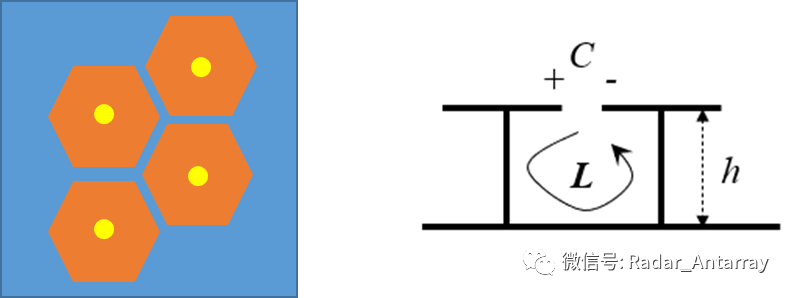

EBG結構及等效電路

將結構導入到間距半波長的兩個發射天線中，觀察隔離度。

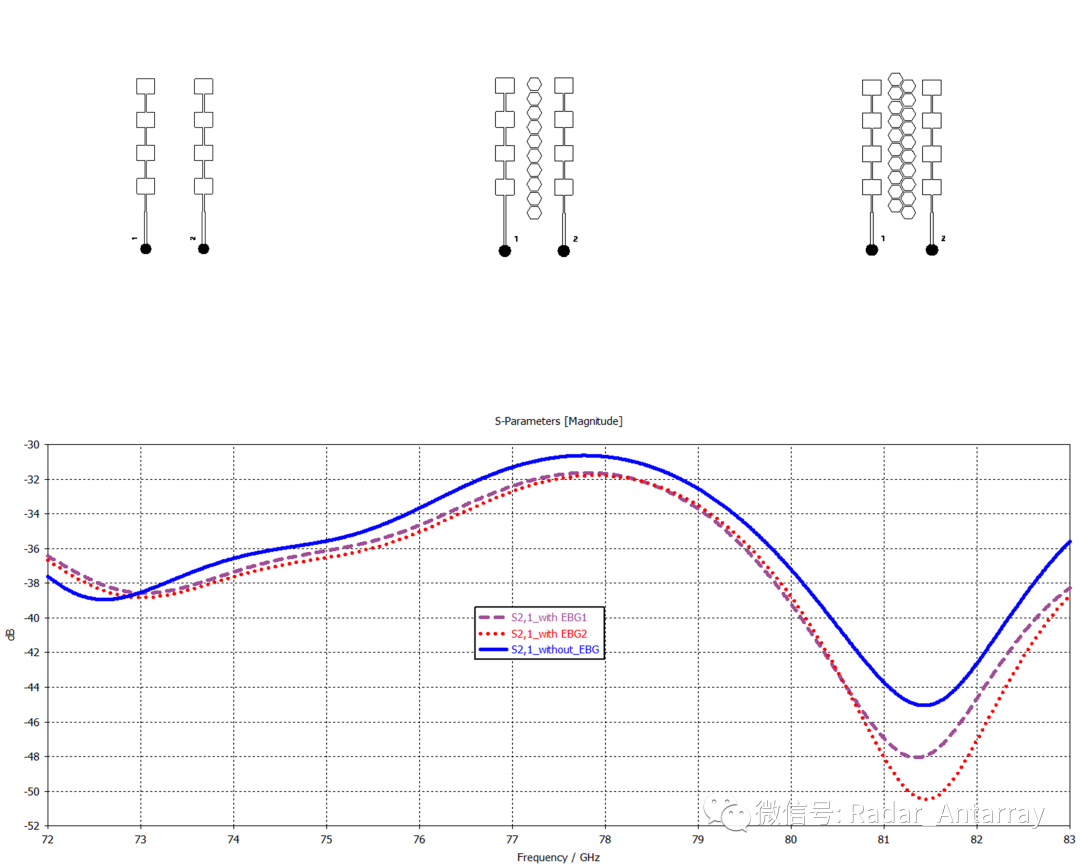

天線加載不同EBG結構的隔離度

總結：從仿真結果來看，原始雷達上的單元結構偏大，若用邊長為0.95mm的貼片單元，阻帶頻率范圍較低，無法起到76G的信號屏蔽效果。而將尺寸減小到0.48mm，可實現55~90GHz左右的電磁禁帶，代入到陣列結構中可實現隔離度的優化。

從本質上來說，EBG結構的用途就是阻斷某頻段的電磁波傳播路徑，從而實現陣列性能的提升，對于原設計的單元尺寸是否考慮了高次模的影響尚需驗證。
